TR - TRN200G

TR

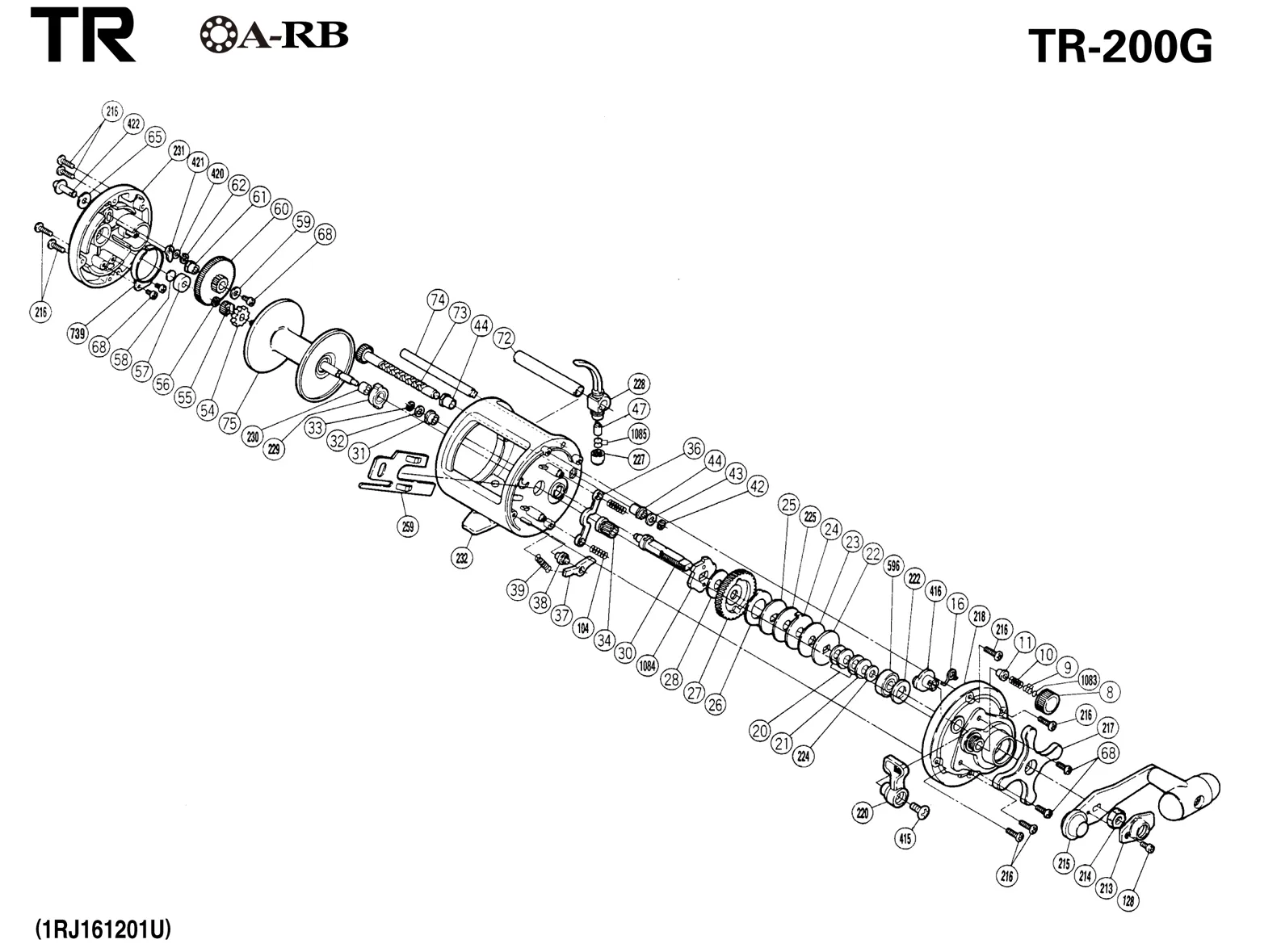

TR - TRN200G: schema di montaggio (esploso) e parti di ricambio.
Part Number | Part Description |
TGT0008 | CAST CONTROL CAP |
TGT0009 | SPACER "A" |
TGT0010 | SPOOL TENSION SPRING |
TGT0011 | SPOOL SHAFT BUSHING "A" |
TGT0016 | CLUTCH SPRING |
TGT0020 | DRAG SPRING WASHER H |
TGT0021 | DRAG SPRING WASHER G |
TGT0022 | KEY WASHER "F" |
TGT0023 | |
TGT0024 | EARED WASHER "E" |
TGT0025 | KEY WASHER "C" |
TGT0026 | EARED WASHER B |
TGT0027 | DRIVE GEAR |
TGT0028 | DRIVE SHAFT WASHER |
TGT0030 | DRIVE SHAFT |
TGT0031 BNT1229 | DRIVE SHAFT BUSHING |
TGT0032 | SPACER |
TGT0033 | DRIVE SHAFT RETAINER |
TGT0034 | PINION GEAR |
TGT0036 TGT0105 | YOKE |
TGT0037 | ANTI-REVERSE PAWL |
TGT0038 | PAWL SUPPORTER |
TGT0039 | ANTI-REVERSE PAWL SPRING |
TGT0042 | WORM SHAFT RETAINER |
TGT0043 TT 0385 | WORM SHAFT HOLDER WASHER |
TGT0044 | WORM BUSHING |
TGT0047 | LINE GUIDE PAWL |
TGT0054 | CLICK GEAR |
TGT0055 | IDLE GEAR A |
TGT0056 BNT0675 | "IDLE GEAR ""A"" RETAINER" |
TGT0057 | SPOOL SHAFT BUSHING "B" |
TGT0058 | SPACER B |
TGT0059 BNT0690 | LOCK WASHER |
TGT0060 BNT0691 | "IDLE GEAR ""B""" |
TGT0061 | IDLE GEAR "B" BUSHING |
Part Number | Part Description |
TGT0008 | CAST CONTROL CAP |
TGT0009 | SPACER "A" |
TGT0010 | SPOOL TENSION SPRING |
TGT0011 | SPOOL SHAFT BUSHING "A" |
TGT0016 | CLUTCH SPRING |
TGT0020 | DRAG SPRING WASHER H |
TGT0021 | DRAG SPRING WASHER G |
TGT0022 | KEY WASHER "F" |
TGT0023 | |
TGT0024 | EARED WASHER "E" |
TGT0025 | KEY WASHER "C" |
TGT0026 | EARED WASHER B |
TGT0027 | DRIVE GEAR |
TGT0028 | DRIVE SHAFT WASHER |
TGT0030 | DRIVE SHAFT |
TGT0031 BNT1229 | DRIVE SHAFT BUSHING |
TGT0032 | SPACER |
TGT0033 | DRIVE SHAFT RETAINER |
TGT0034 | PINION GEAR |
TGT0036 TGT0105 | YOKE |
TGT0037 | ANTI-REVERSE PAWL |
TGT0038 | PAWL SUPPORTER |
TGT0039 | ANTI-REVERSE PAWL SPRING |
TGT0042 | WORM SHAFT RETAINER |
TGT0043 TT 0385 | WORM SHAFT HOLDER WASHER |
TGT0044 | WORM BUSHING |
TGT0047 | LINE GUIDE PAWL |
TGT0054 | CLICK GEAR |
TGT0055 | IDLE GEAR A |
TGT0056 BNT0675 | "IDLE GEAR ""A"" RETAINER" |
TGT0057 | SPOOL SHAFT BUSHING "B" |
TGT0058 | SPACER B |
TGT0059 BNT0690 | LOCK WASHER |
TGT0060 BNT0691 | "IDLE GEAR ""B""" |
TGT0061 | IDLE GEAR "B" BUSHING |
