TYRNOS II - TYR50IILRS
TYRNOS II

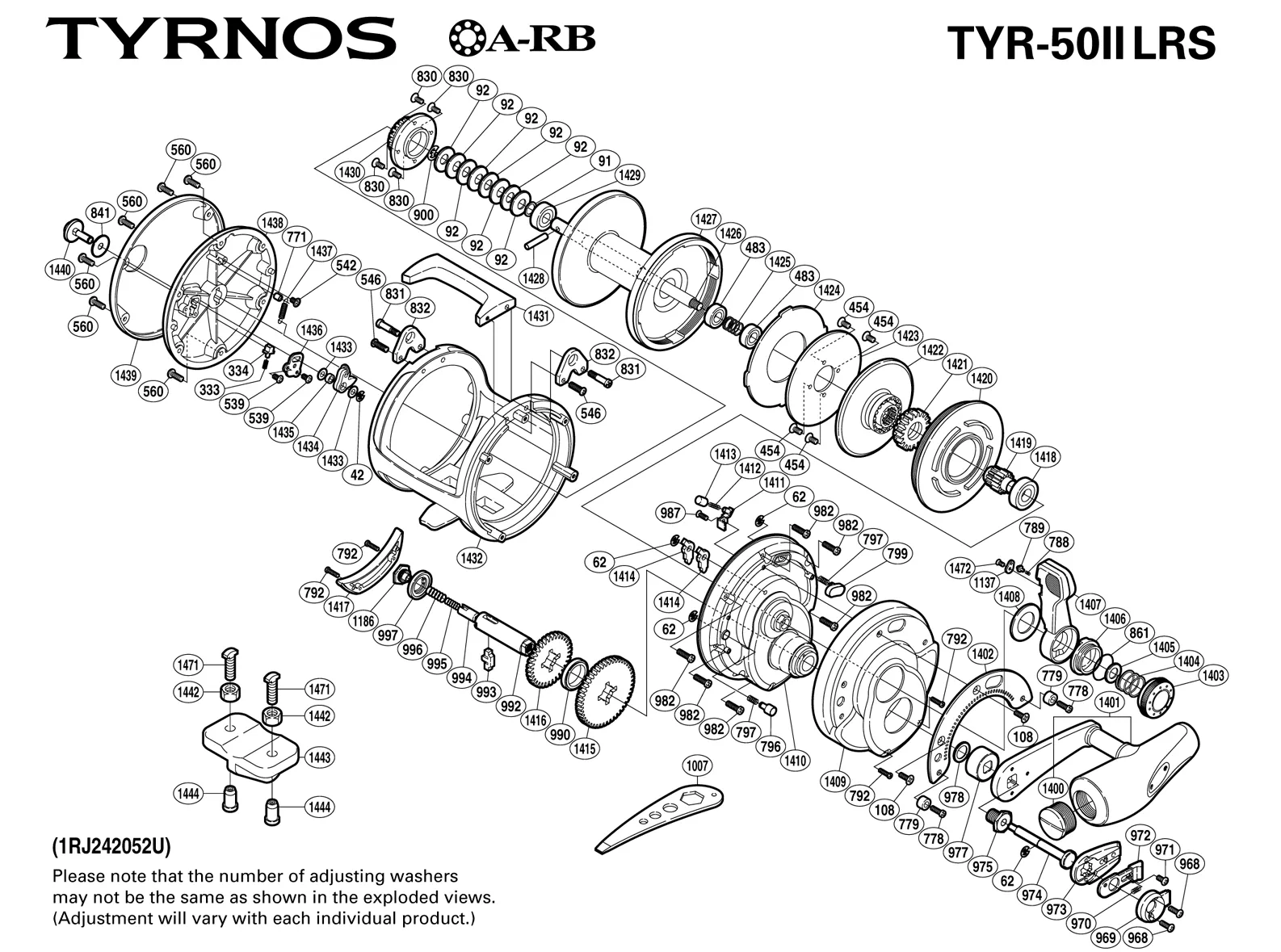

TYRNOS II - TYR50IILRS: schema di montaggio (esploso) e parti di ricambio.
| Part Number | Part Description |
| TGT0042 | WORM SHAFT RETAINER |
| TGT0062 | CLICK PAWL RETAINER |
| TGT0091 | BEARING THRUST WASHER |
| TGT0092 | DRAG SPRING WASHER |
| TGT0108 TT 0161 | LINE GUARD SCREW |
| TGT0333 | CLICK SPRING |
| TGT0334 | CLICK SPRING HOLDER |
| TGT0454 | SET PLATE SCREW (B) |
| TGT0483 | BALL BEARING (ARB) |
| TGT0539 | MULTI-PURPOSE SCREW |
| TGT0542 | CLICK PAWL SPRING SCREW |
| TGT0546 | LEFT SIDE PLATE SCREW |
| TGT0560 | RIGHT SIDE PLATE SCREW (A) |
| TGT0771 | CLICK PAWL SPRING BOSS RING |
| TGT0778 TT 0158 | SCREW |
| TGT0779 TT 0159 | SCREW SHIELD |
| TGT0788 | LEVER CLICK SHOE |
| TGT0789 | LEVER CLICK |
| TGT0792 | SCREW |
| TGT0796 TLD0087 | FREE SPOOL DETENT |
| TGT0797 TT 0163 | PRESSURE SPRING |
| TGT0799 TT 0162 | STRIKE STOP |
| TGT0830 TT 0184 | SCREW |
| TGT0831 | HARNESS LUG SCREW |
| TGT0832 | HARNESS LUG |
| TGT0841 | CLICK BUTTON SPACER |
| TGT0861 BNT3076 | O RING |
| TGT0900 | E LOCK |
| TGT0969 TT 0091 | PUSH BUTTON SHIELD |
| TGT0970 | SLIDE PLATE SPRING |
| TGT0971 TT 0092 | SCREW |
| TGT0972 TT 0094 | SLIDE PLATE |
| TGT0973 TT 0002A | HANDLE BOLT PLATE |
| TGT0974 | PUSH LOW BUTTON SHAFT |
| TGT0975 TT 0148 | HANDLE BOLT |
| TGT0977 | DRIVE SHAFT SHIELD |
| TGT0978 | WASHER |
| TGT0982 | SCREW |
| TGT0987 BNT2179 | SCREW |
| TGT0990 | FRICTION WASHER |
| TGT0992 | DRIVE SHAFT |
| TGT0993 | GEAR SELECT CROSS BAR |
| TGT0994 | CROSS BAR STOP |
| TGT0995 | DRIVE SHAFT SPRING B |
| TGT0996 | DRIVE SHAFT SPRING |
| TGT0997 | FRICTION WASHER |
| TGT1007 | WRENCH (ACCESSORY) |
| TGT1137 | LEVER CLICK COVER |
| Part Number | Part Description |
| TGT0042 | WORM SHAFT RETAINER |
| TGT0062 | CLICK PAWL RETAINER |
| TGT0091 | BEARING THRUST WASHER |
| TGT0092 | DRAG SPRING WASHER |
| TGT0108 TT 0161 | LINE GUARD SCREW |
| TGT0333 | CLICK SPRING |
| TGT0334 | CLICK SPRING HOLDER |
| TGT0454 | SET PLATE SCREW (B) |
| TGT0483 | BALL BEARING (ARB) |
| TGT0539 | MULTI-PURPOSE SCREW |
| TGT0542 | CLICK PAWL SPRING SCREW |
| TGT0546 | LEFT SIDE PLATE SCREW |
| TGT0560 | RIGHT SIDE PLATE SCREW (A) |
| TGT0771 | CLICK PAWL SPRING BOSS RING |
| TGT0778 TT 0158 | SCREW |
| TGT0779 TT 0159 | SCREW SHIELD |
| TGT0788 | LEVER CLICK SHOE |
| TGT0789 | LEVER CLICK |
| TGT0792 | SCREW |
| TGT0796 TLD0087 | FREE SPOOL DETENT |
| TGT0797 TT 0163 | PRESSURE SPRING |
| TGT0799 TT 0162 | STRIKE STOP |
| TGT0830 TT 0184 | SCREW |
| TGT0831 | HARNESS LUG SCREW |
| TGT0832 | HARNESS LUG |
| TGT0841 | CLICK BUTTON SPACER |
| TGT0861 BNT3076 | O RING |
| TGT0900 | E LOCK |
| TGT0969 TT 0091 | PUSH BUTTON SHIELD |
| TGT0970 | SLIDE PLATE SPRING |
| TGT0971 TT 0092 | SCREW |
| TGT0972 TT 0094 | SLIDE PLATE |
| TGT0973 TT 0002A | HANDLE BOLT PLATE |
| TGT0974 | PUSH LOW BUTTON SHAFT |
| TGT0975 TT 0148 | HANDLE BOLT |
| TGT0977 | DRIVE SHAFT SHIELD |
| TGT0978 | WASHER |
| TGT0982 | SCREW |
| TGT0987 BNT2179 | SCREW |
| TGT0990 | FRICTION WASHER |
| TGT0992 | DRIVE SHAFT |
| TGT0993 | GEAR SELECT CROSS BAR |
| TGT0994 | CROSS BAR STOP |
| TGT0995 | DRIVE SHAFT SPRING B |
| TGT0996 | DRIVE SHAFT SPRING |
| TGT0997 | FRICTION WASHER |
| TGT1007 | WRENCH (ACCESSORY) |
| TGT1137 | LEVER CLICK COVER |
