CALAIS - CL100A
CALAIS

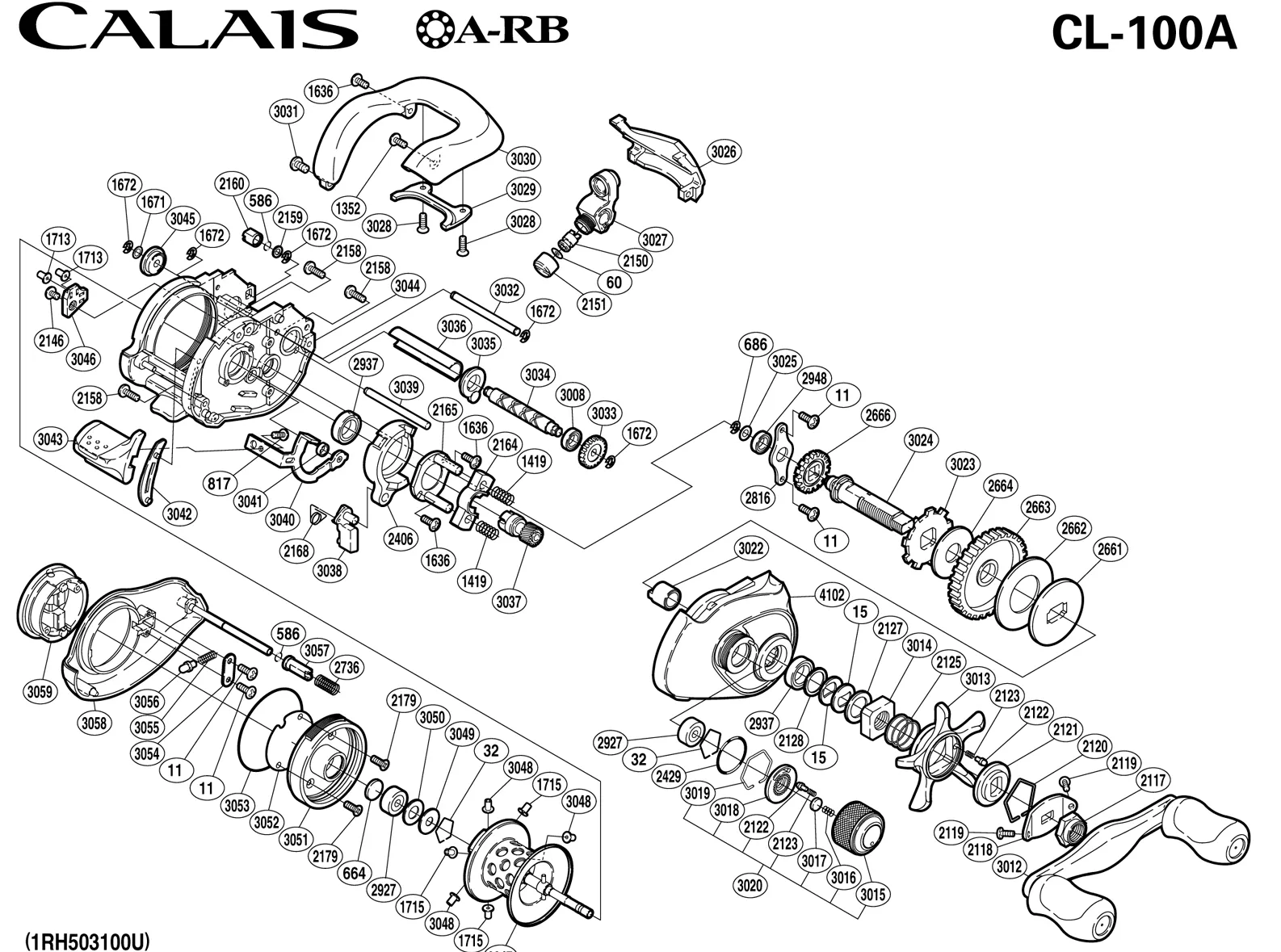

CALAIS - CL100A: schema di montaggio (esploso) e parti di ricambio.
| Part Number | Part Description |
| BNT0011 | DRIVE SHAFT RETAINER SCREW |
| BNT0015 | DRAG SPRING WASHER |
| BNT0032 | BEARING RETAINER |
| BNT0060 | SPACER (OPTIONAL) |
| BNT0586 | BOLT RETAINER |
| BNT0664 | SPACER (B) |
| BNT0686 | E LOCK |
| BNT0817 RD 5690 | MULTI PURPOSE SCREW |
| BNT1352 | |
| BNT1419 | YOKE SPRING |
| BNT1636 | CLUTCH CAM SCREW |
| BNT1671 | WORM SHAFT WASHER (B) |
| BNT1672 | E LOCK |
| BNT1713 | BRAKE COLLAR (GREEN) |
| BNT1715 | BRAKE COLLAR (RED) |
| BNT2117 | HANDLE NUT |
| BNT2118 | HANDLE NUT PLATE |
| BNT2119 | NUT PLATE SCREW |
| BNT2120 | CLICK PLATE RETAINER |
| BNT2121 | STAR DRAG CLICK |
| BNT2122 | CLICK PIN |
| BNT2123 | CLICK SPRING |
| BNT2125 | STAR DRAG SPRING |
| BNT2127 | STAR DRAG SPACER |
| BNT2128 | BEARING WASHER |
| BNT2146 | LEVEL GUARD SCREW |
| BNT2150 | LINE GUIDE PAWL |
| BNT2151 | PAWL CAP |
| BNT2158 | RIGHT SIDE PLATE SCREW |
| BNT2159 | DAMPER WASHER |
| BNT2160 | DAMPER (B) |
| BNT2164 | YOKE |
| BNT2165 | CLUTCH CAM RETAINER |
| BNT2168 | CLUTCH PAWL SPRING |
| BNT2179 | BRAKE CASE SCREW |
| BNT2406 | CLUTCH CAM |
| BNT2429 TGT0438 | "O" RING |
| BNT2661 | KEY WASHER |
| BNT2662 | DRAG WASHER (C) |
| BNT2663 | DRIVE GEAR |
| BNT2664 | DRAG WASHER (A) |
| BNT2666 | IDLE GEAR (A) |
| BNT2736 | LEFT SIDE PLATE SPRING |
| BNT2816 | DRIVE SHAFT RETAINER |
| BNT2927 | BALL BEARING |
| BNT2937 | BALL BEARING (ARB) |
| BNT2948 | BALL BEARING MADE IN JAPAN |
| BNT3008 | BALL BEARING |
| Part Number | Part Description |
| BNT0011 | DRIVE SHAFT RETAINER SCREW |
| BNT0015 | DRAG SPRING WASHER |
| BNT0032 | BEARING RETAINER |
| BNT0060 | SPACER (OPTIONAL) |
| BNT0586 | BOLT RETAINER |
| BNT0664 | SPACER (B) |
| BNT0686 | E LOCK |
| BNT0817 RD 5690 | MULTI PURPOSE SCREW |
| BNT1352 | |
| BNT1419 | YOKE SPRING |
| BNT1636 | CLUTCH CAM SCREW |
| BNT1671 | WORM SHAFT WASHER (B) |
| BNT1672 | E LOCK |
| BNT1713 | BRAKE COLLAR (GREEN) |
| BNT1715 | BRAKE COLLAR (RED) |
| BNT2117 | HANDLE NUT |
| BNT2118 | HANDLE NUT PLATE |
| BNT2119 | NUT PLATE SCREW |
| BNT2120 | CLICK PLATE RETAINER |
| BNT2121 | STAR DRAG CLICK |
| BNT2122 | CLICK PIN |
| BNT2123 | CLICK SPRING |
| BNT2125 | STAR DRAG SPRING |
| BNT2127 | STAR DRAG SPACER |
| BNT2128 | BEARING WASHER |
| BNT2146 | LEVEL GUARD SCREW |
| BNT2150 | LINE GUIDE PAWL |
| BNT2151 | PAWL CAP |
| BNT2158 | RIGHT SIDE PLATE SCREW |
| BNT2159 | DAMPER WASHER |
| BNT2160 | DAMPER (B) |
| BNT2164 | YOKE |
| BNT2165 | CLUTCH CAM RETAINER |
| BNT2168 | CLUTCH PAWL SPRING |
| BNT2179 | BRAKE CASE SCREW |
| BNT2406 | CLUTCH CAM |
| BNT2429 TGT0438 | "O" RING |
| BNT2661 | KEY WASHER |
| BNT2662 | DRAG WASHER (C) |
| BNT2663 | DRIVE GEAR |
| BNT2664 | DRAG WASHER (A) |
| BNT2666 | IDLE GEAR (A) |
| BNT2736 | LEFT SIDE PLATE SPRING |
| BNT2816 | DRIVE SHAFT RETAINER |
| BNT2927 | BALL BEARING |
| BNT2937 | BALL BEARING (ARB) |
| BNT2948 | BALL BEARING MADE IN JAPAN |
| BNT3008 | BALL BEARING |
