CALAIS - CL201DC
CALAIS

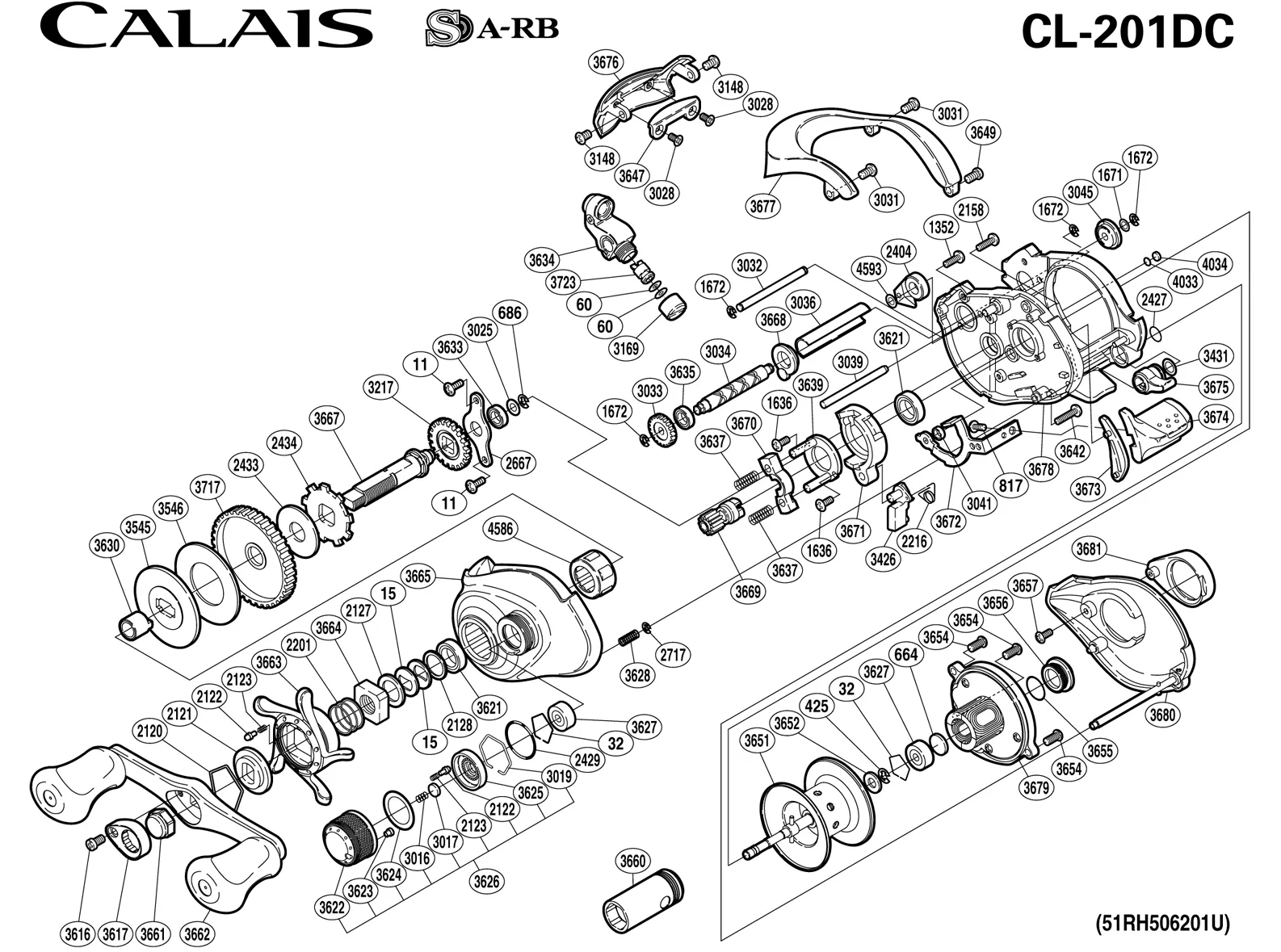

CALAIS - CL201DC: schema di montaggio (esploso) e parti di ricambio.
| Part Number | Part Description |
| BNT0011 | DRIVE SHAFT RETAINER SCREW |
| BNT0015 | DRAG SPRING WASHER |
| BNT0032 | BEARING RETAINER |
| BNT0060 | SPACER (OPTIONAL) |
| BNT0425 | CLUTCH BUTTON LOCK |
| BNT0664 | SPACER (B) |
| BNT0686 | E LOCK |
| BNT0817 RD 5690 | MULTI PURPOSE SCREW |
| BNT1352 | |
| BNT1636 | CLUTCH CAM SCREW |
| BNT1671 | WORM SHAFT WASHER (B) |
| BNT1672 | E LOCK |
| BNT2120 | CLICK PLATE RETAINER |
| BNT2121 | STAR DRAG CLICK |
| BNT2122 | CLICK PIN |
| BNT2123 | CLICK SPRING |
| BNT2127 | STAR DRAG SPACER |
| BNT2128 | BEARING WASHER |
| BNT2158 | RIGHT SIDE PLATE SCREW |
| BNT2201 | STAR DRAG SPRING |
| BNT2216 | CLUTCH PAWL SPRING |
| BNT2404 | ANTI-REVERSE PAWL |
| BNT2427 | O RING |
| BNT2429 TGT0438 | "O" RING |
| BNT2433 | DRAG WASHER (A) |
| BNT2434 | ANTI-REVERSE RATCHET |
| BNT2667 | DRIVE SHAFT RETAINER |
| BNT2717 | E LOCK |
| BNT2949 | ROLLER CLUTCH BEARING (ARB) |
| BNT3016 | SPOOL TENSION SPRING |
| BNT3017 | SPOOL TENSION SPACER |
| BNT3019 | CAST CONTROL CLICK HOLDER |
| BNT3025 | DRIVE SHAFT WASHER |
| BNT3028 | LINE GUARD PLATE SCREW |
| BNT3031 | DIGITAL CONTROL SCREW |
| BNT3032 | LINE GUARD |
| BNT3033 | IDLE GEAR (C) |
| BNT3034 | WORM SHAFT |
| BNT3036 | LEVEL WIND GUARD |
| BNT3039 | |
| BNT3041 | CLUTCH PLATE SUPPORT RING |
| BNT3045 | WORM BUSHING (B) |
| BNT3148 | SCREW |
| BNT3169 | PAWL CAP |
| BNT3217 | IDLE GEAR A |
| BNT3426 | CLUTCH PAWL |
| BNT3431 | WASHER |
| Part Number | Part Description |
| BNT0011 | DRIVE SHAFT RETAINER SCREW |
| BNT0015 | DRAG SPRING WASHER |
| BNT0032 | BEARING RETAINER |
| BNT0060 | SPACER (OPTIONAL) |
| BNT0425 | CLUTCH BUTTON LOCK |
| BNT0664 | SPACER (B) |
| BNT0686 | E LOCK |
| BNT0817 RD 5690 | MULTI PURPOSE SCREW |
| BNT1352 | |
| BNT1636 | CLUTCH CAM SCREW |
| BNT1671 | WORM SHAFT WASHER (B) |
| BNT1672 | E LOCK |
| BNT2120 | CLICK PLATE RETAINER |
| BNT2121 | STAR DRAG CLICK |
| BNT2122 | CLICK PIN |
| BNT2123 | CLICK SPRING |
| BNT2127 | STAR DRAG SPACER |
| BNT2128 | BEARING WASHER |
| BNT2158 | RIGHT SIDE PLATE SCREW |
| BNT2201 | STAR DRAG SPRING |
| BNT2216 | CLUTCH PAWL SPRING |
| BNT2404 | ANTI-REVERSE PAWL |
| BNT2427 | O RING |
| BNT2429 TGT0438 | "O" RING |
| BNT2433 | DRAG WASHER (A) |
| BNT2434 | ANTI-REVERSE RATCHET |
| BNT2667 | DRIVE SHAFT RETAINER |
| BNT2717 | E LOCK |
| BNT2949 | ROLLER CLUTCH BEARING (ARB) |
| BNT3016 | SPOOL TENSION SPRING |
| BNT3017 | SPOOL TENSION SPACER |
| BNT3019 | CAST CONTROL CLICK HOLDER |
| BNT3025 | DRIVE SHAFT WASHER |
| BNT3028 | LINE GUARD PLATE SCREW |
| BNT3031 | DIGITAL CONTROL SCREW |
| BNT3032 | LINE GUARD |
| BNT3033 | IDLE GEAR (C) |
| BNT3034 | WORM SHAFT |
| BNT3036 | LEVEL WIND GUARD |
| BNT3039 | |
| BNT3041 | CLUTCH PLATE SUPPORT RING |
| BNT3045 | WORM BUSHING (B) |
| BNT3148 | SCREW |
| BNT3169 | PAWL CAP |
| BNT3217 | IDLE GEAR A |
| BNT3426 | CLUTCH PAWL |
| BNT3431 | WASHER |
