CHRONARCH - CH101D7
CHRONARCH

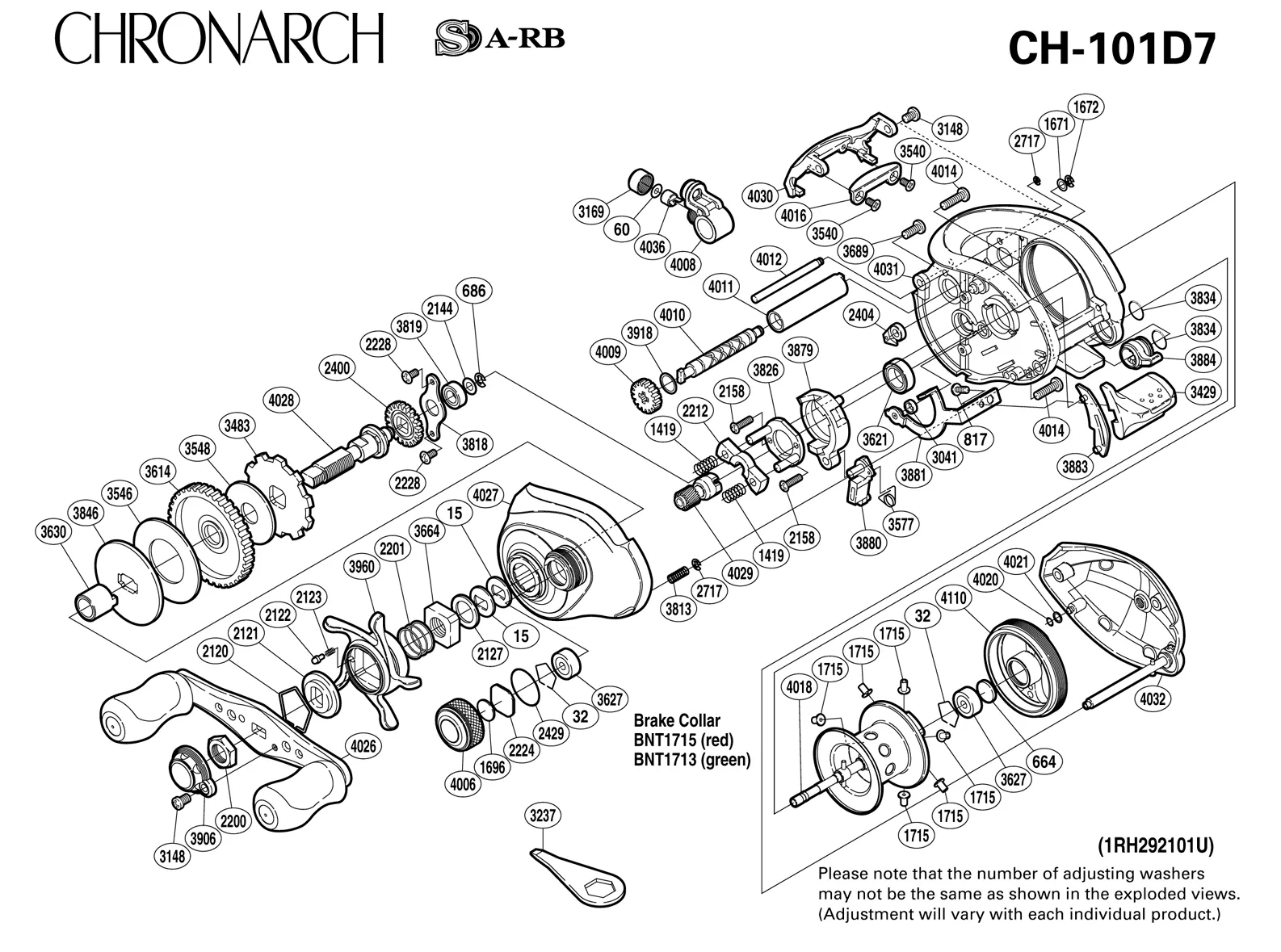

CHRONARCH - CH101D7: schema di montaggio (esploso) e parti di ricambio.
| Part Number | Part Description |
| BNT0015 | DRAG SPRING WASHER |
| BNT0032 | BEARING RETAINER |
| BNT0060 | SPACER (OPTIONAL) |
| BNT0664 | SPACER (B) |
| BNT0686 | E LOCK |
| BNT0817 RD 5690 | MULTI PURPOSE SCREW |
| BNT1419 | YOKE SPRING |
| BNT1671 | WORM SHAFT WASHER (B) |
| BNT1672 | E LOCK |
| BNT1696 | CAST CONTROL SPACER (B) |
| BNT1713 | BRAKE COLLAR (GREEN) |
| BNT1715 | BRAKE COLLAR (RED) |
| BNT2120 | CLICK PLATE RETAINER |
| BNT2121 | STAR DRAG CLICK |
| BNT2122 | CLICK PIN |
| BNT2123 | CLICK SPRING |
| BNT2127 | STAR DRAG SPACER |
| BNT2144 | DRIVE SHAFT WASHER |
| BNT2158 | RIGHT SIDE PLATE SCREW |
| BNT2200 | HANDLE NUT |
| BNT2201 | STAR DRAG SPRING |
| BNT2212 | YOKE |
| BNT2224 | SPOOL TENSION SPACER (A) |
| BNT2228 | CLUTCH CAM SCREW |
| BNT2400 | IDLE GEAR (A) |
| BNT2404 | ANTI-REVERSE PAWL |
| BNT2429 TGT0438 | "O" RING |
| BNT2717 | E LOCK |
| BNT3041 | CLUTCH PLATE SUPPORT RING |
| BNT3148 | SCREW |
| BNT3169 | PAWL CAP |
| BNT3237 | WRENCH (ACCESSORY) |
| BNT3429 | QUICK-FIRE II CLUTCH BAR |
| BNT3483 | ANTI-REVERSE RATCHET |
| BNT3540 | SCREW |
| BNT3546 | DRAG WASHER |
| BNT3548 | DRAG WASHER |
| BNT3577 | CLUTCH PAWL SPRING |
| BNT3614 | DRIVE GEAR |
| Part Number | Part Description |
| BNT0015 | DRAG SPRING WASHER |
| BNT0032 | BEARING RETAINER |
| BNT0060 | SPACER (OPTIONAL) |
| BNT0664 | SPACER (B) |
| BNT0686 | E LOCK |
| BNT0817 RD 5690 | MULTI PURPOSE SCREW |
| BNT1419 | YOKE SPRING |
| BNT1671 | WORM SHAFT WASHER (B) |
| BNT1672 | E LOCK |
| BNT1696 | CAST CONTROL SPACER (B) |
| BNT1713 | BRAKE COLLAR (GREEN) |
| BNT1715 | BRAKE COLLAR (RED) |
| BNT2120 | CLICK PLATE RETAINER |
| BNT2121 | STAR DRAG CLICK |
| BNT2122 | CLICK PIN |
| BNT2123 | CLICK SPRING |
| BNT2127 | STAR DRAG SPACER |
| BNT2144 | DRIVE SHAFT WASHER |
| BNT2158 | RIGHT SIDE PLATE SCREW |
| BNT2200 | HANDLE NUT |
| BNT2201 | STAR DRAG SPRING |
| BNT2212 | YOKE |
| BNT2224 | SPOOL TENSION SPACER (A) |
| BNT2228 | CLUTCH CAM SCREW |
| BNT2400 | IDLE GEAR (A) |
| BNT2404 | ANTI-REVERSE PAWL |
| BNT2429 TGT0438 | "O" RING |
| BNT2717 | E LOCK |
| BNT3041 | CLUTCH PLATE SUPPORT RING |
| BNT3148 | SCREW |
| BNT3169 | PAWL CAP |
| BNT3237 | WRENCH (ACCESSORY) |
| BNT3429 | QUICK-FIRE II CLUTCH BAR |
| BNT3483 | ANTI-REVERSE RATCHET |
| BNT3540 | SCREW |
| BNT3546 | DRAG WASHER |
| BNT3548 | DRAG WASHER |
| BNT3577 | CLUTCH PAWL SPRING |
| BNT3614 | DRIVE GEAR |
