CALCUTTA B - CT400B
CALCUTTA B

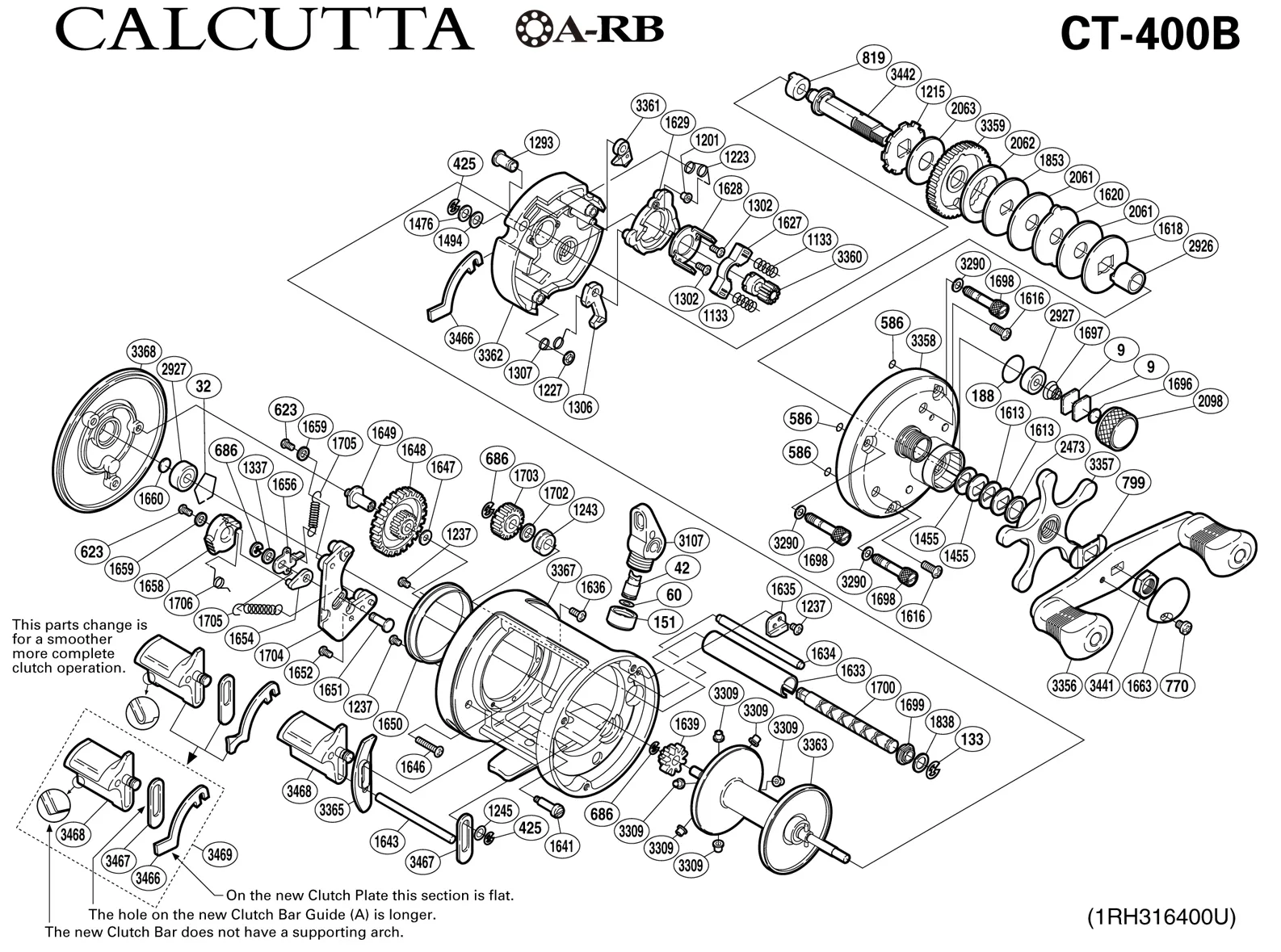

CALCUTTA B - CT400B: schema di montaggio (esploso) e parti di ricambio.
| Part Number | Part Description |
| BNT0009 TGT0182 | SPACER (A) |
| BNT0032 | BEARING RETAINER |
| BNT0042 TGT0520 | LINE GUIDE PAWL |
| BNT0060 | SPACER (OPTIONAL) |
| BNT0133 TLD0132 | WORM SHAFT RETAINER |
| BNT0151 | PAWL CAP |
| BNT0188 | O-RING |
| BNT0425 | CLUTCH BUTTON LOCK |
| BNT0586 | BOLT RETAINER |
| BNT0623 | DIAL CASE SCREW |
| BNT0686 | E LOCK |
| BNT0770 | HANDLE NUT PLATE SCREW |
| BNT0799 | FRICTION WASHER |
| BNT0819 TGT0526 | DRIVE SHAFT BUSHING |
| BNT1133 | YOKE SPRING |
| BNT1201 | RETRACTOR SPRING COLLAR |
| BNT1215 | ANTI-REVERSE RATCHET |
| BNT1223 | RETRACTOR SPRING |
| BNT1227 | CLUTCH PAWL SPRING RETAINER |
| BNT1237 | WORM BUSHING A RETAINER SCREW |
| BNT1243 | WORM BUSHING (B) |
| BNT1245 | CLUTCH BAR SUPPORT SPACER |
| BNT1293 | RETRACTOR SPRING PIN |
| BNT1302 RD 4812 | CLUTCH CAM SCREW |
| BNT1306 | CLUTCH PAWL |
| BNT1307 | CLUTCH PAWL SPRING |
| BNT1337 | CLUTCH BAR SUPPORT SPACER |
| BNT1455 RD 8341 | DRAG SPRING WASHER |
| BNT1476 | DRIVE SHAFT WASHER D |
| BNT1494 | DRIVE SHAFT WASHER B |
| BNT1613 | DRAG SPRING WASHER (L) |
| BNT1616 | RIGHT SIDE PLATE SCREW |
| BNT1618 TGT0509 | KEY WASHER (C) |
| BNT1620 TGT0511 | EARED WASHER |
| BNT1627 | YOKE |
| BNT1628 | CLUTCH CAM RETAINER |
| BNT1629 | CLUTCH CAM |
| BNT1633 | LEVEL WIND GUARD |
| BNT1634 | LEVEL WIND GUIDE |
| BNT1635 | WORM BEARING A RETAINER |
| BNT1636 | CLUTCH CAM SCREW |
| BNT1639 | IDLE GEAR A / CLICK GEAR |
| BNT1641 | LEFT SIDE PLATE BOLT |
| BNT1643 | CLUTCH BAR SUPPORT |
| BNT1646 | LEFT SIDE PLATE SCREW (LONG) |
| BNT1647 | IDLE GEAR WASHER |
| BNT1648 | IDLE GEAR B |
| BNT1649 | IDLE GEAR SHAFT |
| Part Number | Part Description |
| BNT0009 TGT0182 | SPACER (A) |
| BNT0032 | BEARING RETAINER |
| BNT0042 TGT0520 | LINE GUIDE PAWL |
| BNT0060 | SPACER (OPTIONAL) |
| BNT0133 TLD0132 | WORM SHAFT RETAINER |
| BNT0151 | PAWL CAP |
| BNT0188 | O-RING |
| BNT0425 | CLUTCH BUTTON LOCK |
| BNT0586 | BOLT RETAINER |
| BNT0623 | DIAL CASE SCREW |
| BNT0686 | E LOCK |
| BNT0770 | HANDLE NUT PLATE SCREW |
| BNT0799 | FRICTION WASHER |
| BNT0819 TGT0526 | DRIVE SHAFT BUSHING |
| BNT1133 | YOKE SPRING |
| BNT1201 | RETRACTOR SPRING COLLAR |
| BNT1215 | ANTI-REVERSE RATCHET |
| BNT1223 | RETRACTOR SPRING |
| BNT1227 | CLUTCH PAWL SPRING RETAINER |
| BNT1237 | WORM BUSHING A RETAINER SCREW |
| BNT1243 | WORM BUSHING (B) |
| BNT1245 | CLUTCH BAR SUPPORT SPACER |
| BNT1293 | RETRACTOR SPRING PIN |
| BNT1302 RD 4812 | CLUTCH CAM SCREW |
| BNT1306 | CLUTCH PAWL |
| BNT1307 | CLUTCH PAWL SPRING |
| BNT1337 | CLUTCH BAR SUPPORT SPACER |
| BNT1455 RD 8341 | DRAG SPRING WASHER |
| BNT1476 | DRIVE SHAFT WASHER D |
| BNT1494 | DRIVE SHAFT WASHER B |
| BNT1613 | DRAG SPRING WASHER (L) |
| BNT1616 | RIGHT SIDE PLATE SCREW |
| BNT1618 TGT0509 | KEY WASHER (C) |
| BNT1620 TGT0511 | EARED WASHER |
| BNT1627 | YOKE |
| BNT1628 | CLUTCH CAM RETAINER |
| BNT1629 | CLUTCH CAM |
| BNT1633 | LEVEL WIND GUARD |
| BNT1634 | LEVEL WIND GUIDE |
| BNT1635 | WORM BEARING A RETAINER |
| BNT1636 | CLUTCH CAM SCREW |
| BNT1639 | IDLE GEAR A / CLICK GEAR |
| BNT1641 | LEFT SIDE PLATE BOLT |
| BNT1643 | CLUTCH BAR SUPPORT |
| BNT1646 | LEFT SIDE PLATE SCREW (LONG) |
| BNT1647 | IDLE GEAR WASHER |
| BNT1648 | IDLE GEAR B |
| BNT1649 | IDLE GEAR SHAFT |
