CALCUTTA B - CT700BSV
CALCUTTA B

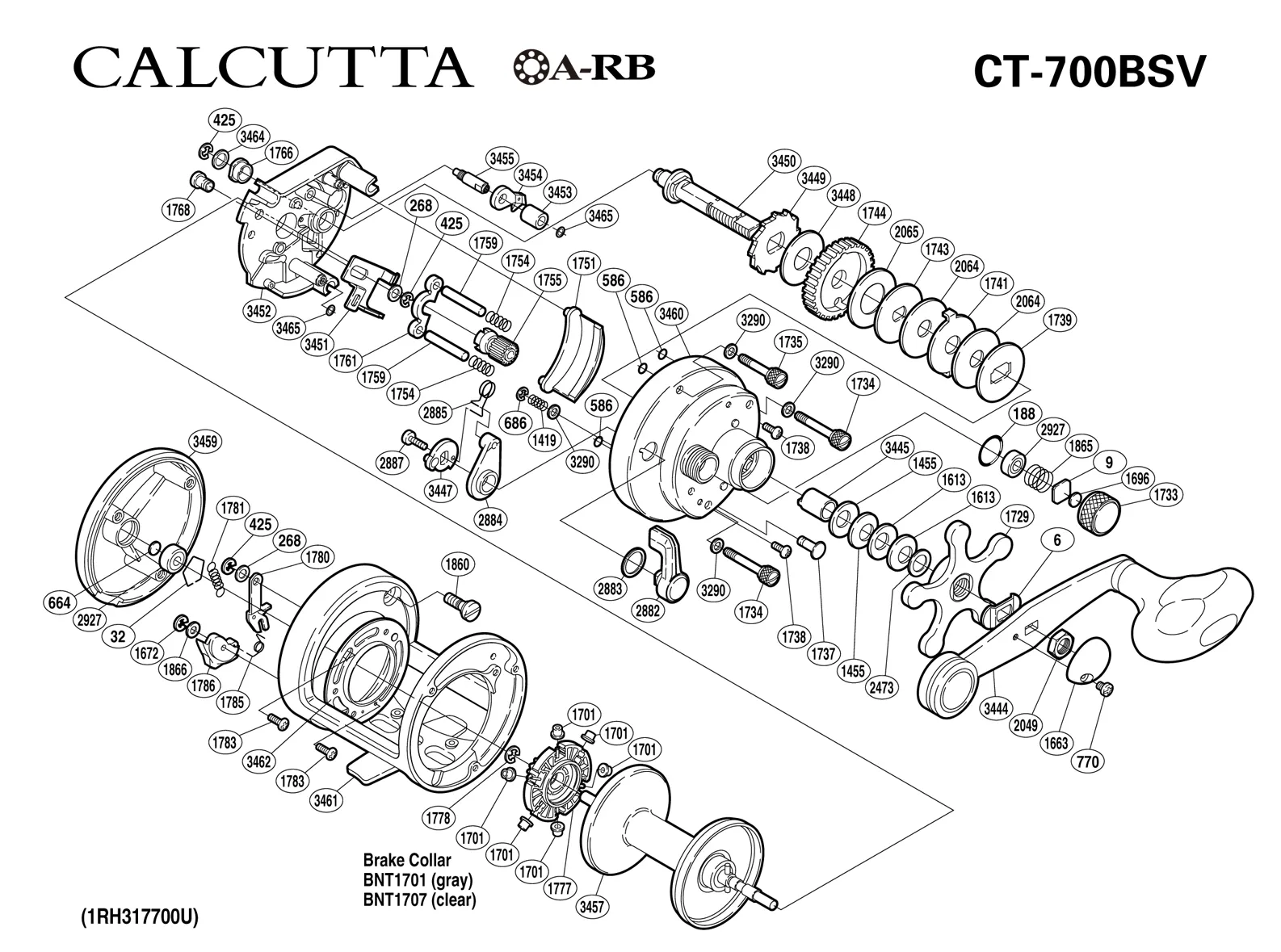

CALCUTTA B - CT700BSV: schema di montaggio (esploso) e parti di ricambio.
| Part Number | Part Description |
| BNT0006 | FRICTION WASHER (A) |
| BNT0009 TGT0182 | SPACER (A) |
| BNT0032 | BEARING RETAINER |
| BNT0188 | O-RING |
| BNT0268 | |
| BNT0425 | CLUTCH BUTTON LOCK |
| BNT0586 | BOLT RETAINER |
| BNT0664 | SPACER (B) |
| BNT0686 | E LOCK |
| BNT0770 | HANDLE NUT PLATE SCREW |
| BNT1419 | YOKE SPRING |
| BNT1455 RD 8341 | DRAG SPRING WASHER |
| BNT1613 | DRAG SPRING WASHER (L) |
| BNT1663 | HANDLE NUT PLATE |
| BNT1672 | E LOCK |
| BNT1696 | CAST CONTROL SPACER (B) |
| BNT1701 TGT0386 | BRAKE COLLAR (GRAY) |
| BNT1707 | BRAKE COLLAR (CLEAR) |
| BNT1729 | STAR DRAG |
| BNT1733 | CAST CONTROL CAP |
| BNT1734 | RIGHT SIDE PLATE BOLT A |
| BNT1735 | RIGHT SIDE PLATE BOLT (B) |
| BNT1737 | PRESSURE RIVET |
| BNT1738 | MULTI-PURPOSE SCREW B |
| BNT1739 | KEY WASHER |
| BNT1741 | EARED WASHER |
| BNT1743 | KEY WASHER E |
| BNT1744 | DRIVE GEAR |
| BNT1751 | PLASTIC GEAR PLATE |
| BNT1754 | |
| BNT1755 | PINION GEAR |
| BNT1759 | YOKE PIN |
| BNT1761 | YOKE |
| BNT1766 | DRIVE SHAFT BUSHING |
| BNT1768 | CLUTCH BUTTON GUIDE PIN |
| BNT1777 | CLICK GEAR ASSEMBLY |
| BNT1778 | E LOCK |
| Part Number | Part Description |
| BNT0006 | FRICTION WASHER (A) |
| BNT0009 TGT0182 | SPACER (A) |
| BNT0032 | BEARING RETAINER |
| BNT0188 | O-RING |
| BNT0268 | |
| BNT0425 | CLUTCH BUTTON LOCK |
| BNT0586 | BOLT RETAINER |
| BNT0664 | SPACER (B) |
| BNT0686 | E LOCK |
| BNT0770 | HANDLE NUT PLATE SCREW |
| BNT1419 | YOKE SPRING |
| BNT1455 RD 8341 | DRAG SPRING WASHER |
| BNT1613 | DRAG SPRING WASHER (L) |
| BNT1663 | HANDLE NUT PLATE |
| BNT1672 | E LOCK |
| BNT1696 | CAST CONTROL SPACER (B) |
| BNT1701 TGT0386 | BRAKE COLLAR (GRAY) |
| BNT1707 | BRAKE COLLAR (CLEAR) |
| BNT1729 | STAR DRAG |
| BNT1733 | CAST CONTROL CAP |
| BNT1734 | RIGHT SIDE PLATE BOLT A |
| BNT1735 | RIGHT SIDE PLATE BOLT (B) |
| BNT1737 | PRESSURE RIVET |
| BNT1738 | MULTI-PURPOSE SCREW B |
| BNT1739 | KEY WASHER |
| BNT1741 | EARED WASHER |
| BNT1743 | KEY WASHER E |
| BNT1744 | DRIVE GEAR |
| BNT1751 | PLASTIC GEAR PLATE |
| BNT1754 | |
| BNT1755 | PINION GEAR |
| BNT1759 | YOKE PIN |
| BNT1761 | YOKE |
| BNT1766 | DRIVE SHAFT BUSHING |
| BNT1768 | CLUTCH BUTTON GUIDE PIN |
| BNT1777 | CLICK GEAR ASSEMBLY |
| BNT1778 | E LOCK |
