SPIREX FRONT DRAG - SR1000FE
SPIREX FRONT DRAG

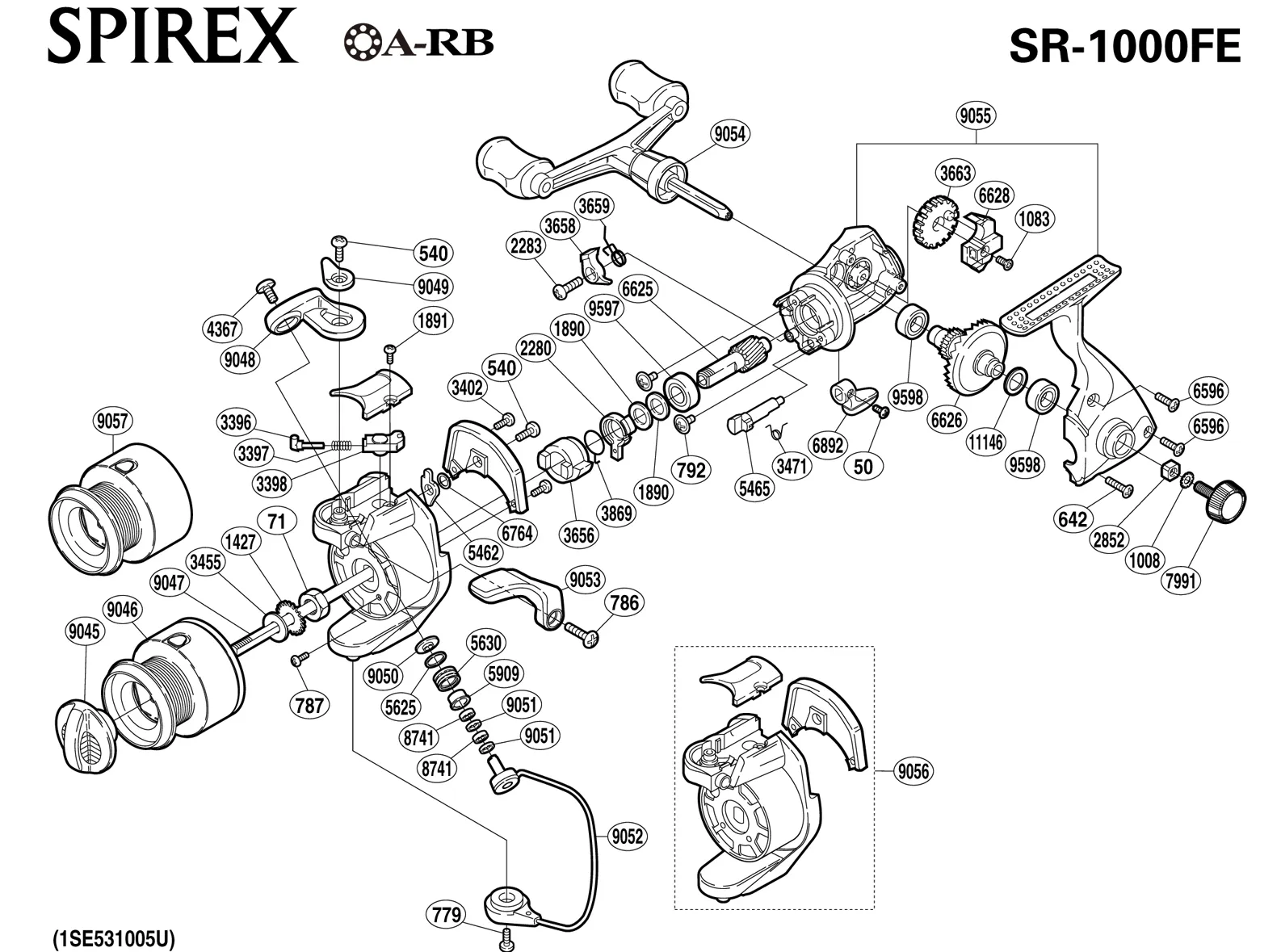

SPIREX FRONT DRAG - SR1000FE: schema di montaggio (esploso) e parti di ricambio.
| Part Number | Part Description |
| RD 0050 BNT0191 | SCREW |
| RD 0071 | ROTOR NUT |
| RD 0540 | ANTI-REVERSE PAWL SCREW |
| RD 0642 | SIDE COVER SCREW (B) |
| RD 0779 | BAIL TRIP CAM SCREW |
| RD 0786 | BAIL ARM SCREW |
| RD 0787 | |
| RD 0792 | BEARING RETAINER SCREW |
| RD 1008 | HANDLE LOCK WASHER |
| RD 1083 | SLIDER RETAINER SCREW |
| RD 1427 | SPOOL SUPPORT |
| RD 1890 TGT0224 | BUSHING WASHER |
| RD 1891 | REAR PROTECTOR SCREW |
| RD 2280 | ANTI-REVERSE LOCK OUT |
| RD 2283 | ANTI-REVERSE PAWL SCREW |
| RD 2852 | HANDLE SCREW LOCK |
| RD 3396 | |
| RD 3397 | |
| RD 3398 | |
| RD 3402 | COVER SCREW |
| RD 3455 | SPOOL WASHER (3PK) |
| RD 3471 | ANTI-REVERSE CAM SPRING |
| RD 3656 | ANTI-REVERSE RATCHET |
| RD 3658 | ANTI-REVERSE PAWL |
| RD 3659 | ANTI-REVERSE PAWL SPRING |
| RD 3663 | OSCILLATING GEAR |
| RD 3869 | ANTI-REVERSE LOCK OUT SPRING |
| RD 4367 | LINE ROLLER SCREW |
| Part Number | Part Description |
| RD 0050 BNT0191 | SCREW |
| RD 0071 | ROTOR NUT |
| RD 0540 | ANTI-REVERSE PAWL SCREW |
| RD 0642 | SIDE COVER SCREW (B) |
| RD 0779 | BAIL TRIP CAM SCREW |
| RD 0786 | BAIL ARM SCREW |
| RD 0787 | |
| RD 0792 | BEARING RETAINER SCREW |
| RD 1008 | HANDLE LOCK WASHER |
| RD 1083 | SLIDER RETAINER SCREW |
| RD 1427 | SPOOL SUPPORT |
| RD 1890 TGT0224 | BUSHING WASHER |
| RD 1891 | REAR PROTECTOR SCREW |
| RD 2280 | ANTI-REVERSE LOCK OUT |
| RD 2283 | ANTI-REVERSE PAWL SCREW |
| RD 2852 | HANDLE SCREW LOCK |
| RD 3396 | |
| RD 3397 | |
| RD 3398 | |
| RD 3402 | COVER SCREW |
| RD 3455 | SPOOL WASHER (3PK) |
| RD 3471 | ANTI-REVERSE CAM SPRING |
| RD 3656 | ANTI-REVERSE RATCHET |
| RD 3658 | ANTI-REVERSE PAWL |
| RD 3659 | ANTI-REVERSE PAWL SPRING |
| RD 3663 | OSCILLATING GEAR |
| RD 3869 | ANTI-REVERSE LOCK OUT SPRING |
| RD 4367 | LINE ROLLER SCREW |
