STELLA FI - STL10000FA
STELLA FI

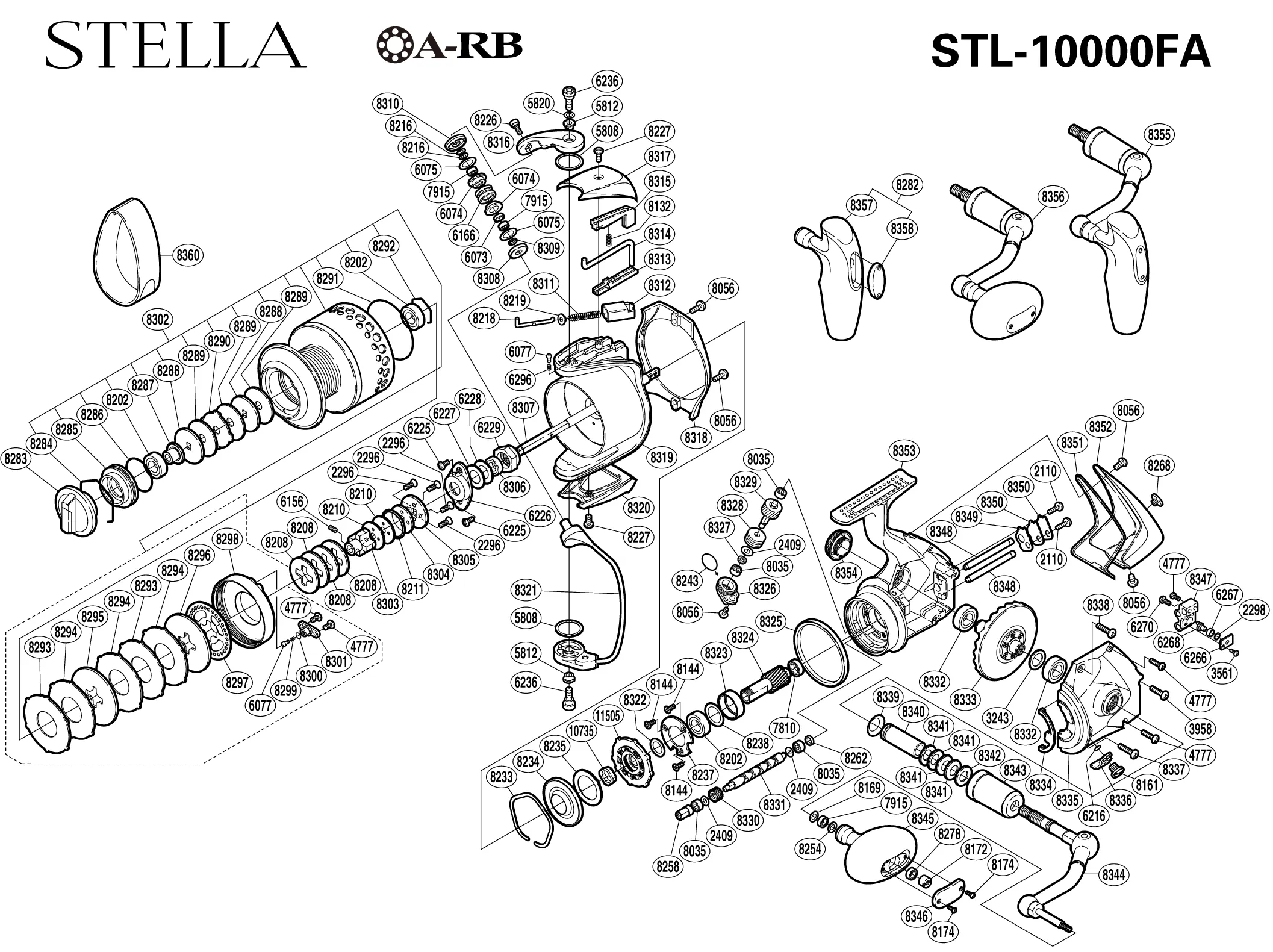

STELLA FI - STL10000FA: schema di montaggio (esploso) e parti di ricambio.
| Part Number | Part Description |
| RD 2110 | SLIDER RETAINER SCREW |
| RD 2296 | SLIDER RETAINER SCREW |
| RD 2298 | SPACER |
| RD 2409 | WORM SHAFT SPACER |
| RD 3243 | DRIVE GEAR WASHER |
| RD 3561 TT 0632 | ANTI-REVERSE CAM SCREW |
| RD 3958 | SLIDER RETAINER SCREW |
| RD 4777 | OSCILLATING PAWL COVER SCREW |
| RD 5808 | BAIL ARM WASHER |
| RD 5812 | BAIL ARM SCREW COLLAR |
| RD 5820 | SPACER |
| RD 6073 | BEARING SPACER |
| RD 6074 | LINE ROLLER BUSHING |
| RD 6075 | |
| RD 6077 TT 0479 | CLICK PIN |
| RD 6156 | |
| RD 6166 | LINE ROLLER |
| RD 6216 BNT2427 | """O"" RING" |
| RD 6225 BNT2921 | NUT LOCK SCREW |
| RD 6226 | ROTOR NUT LOCK PLATE |
| RD 6227 | BEARING WASHER |
| RD 6228 | BEARING WATER PROOF (B) |
| RD 6229 | |
| RD 6236 | BAIL ARM SCREW |
| RD 6266 | OSCILLATING PAWL COVER |
| RD 6267 | OSCILLATING SLIDER BUSHING |
| RD 6268 | |
| RD 6270 | SLIDER RETAINER SCREW |
| RD 6296 | CLICK SPRING |
| RD 7810 | |
| RD 7915 | BALL BEARING (ARB) |
| RD 8035 BNT3391 | BALL BEARING (ARB) |
| RD 8056 | PROTECTOR SCREW (C) |
| RD 8132 | BAIL TRIP COVER SPRING |
| RD 8144 | BEARING RETAINER SCREW |
| RD 8161 | OIL CAP |
| RD 8169 | HANDLE KNOB ADJUST WASHER |
| RD 8172 | HANDLE KNOB NUT |
| RD 8174 | HANDLE KNOB SCREW |
| RD 8202 TGT1151 | BALL BEARING (ARB) |
| RD 8208 | |
| RD 8210 | SPOOL SUPPORT (C) |
| RD 8211 | BEARING WATER PROOF |
| RD 8216 | |
| RD 8218 | BAIL SPRING GUIDE (A) |
| RD 8219 | SPRING GUIDE (A) SUPPORT |
| RD 8226 | |
| RD 8227 | PROTECTOR SCREW (A) |
| RD 8233 | ROLLER CLUTCH WATER PROOF RETA |
| RD 8234 | ROLLER CLUTCH WATER PROOF |
| RD 8235 | ROLLER CLUTCH REINFORCE |
| RD 8237 | BEARING RETAINER |
| RD 8238 | |
| RD 8243 | |
| RD 8254 | |
| RD 8258 | WORM BUSHING |
| RD 8262 | |
| RD 8268 | |
| RD 8278 | |
| RD 8282 | HANDLE KNOB ASSEMBLY (T TYPE B |
| RD 8283 | |
| RD 8284 | DRAG WASHER RETAINER |
| RD 8285 | THRUST BUSHING |
| RD 8286 BNT3053 | """O"" RING" |
| RD 8287 | BEARING SUPPORT |
| RD 8288 | KEY WASHER |
| RD 8289 | |
| RD 8290 | EARED WASHER (A) |
| RD 8291 | O RING |
| Part Number | Part Description |
| RD 2110 | SLIDER RETAINER SCREW |
| RD 2296 | SLIDER RETAINER SCREW |
| RD 2298 | SPACER |
| RD 2409 | WORM SHAFT SPACER |
| RD 3243 | DRIVE GEAR WASHER |
| RD 3561 TT 0632 | ANTI-REVERSE CAM SCREW |
| RD 3958 | SLIDER RETAINER SCREW |
| RD 4777 | OSCILLATING PAWL COVER SCREW |
| RD 5808 | BAIL ARM WASHER |
| RD 5812 | BAIL ARM SCREW COLLAR |
| RD 5820 | SPACER |
| RD 6073 | BEARING SPACER |
| RD 6074 | LINE ROLLER BUSHING |
| RD 6075 | |
| RD 6077 TT 0479 | CLICK PIN |
| RD 6156 | |
| RD 6166 | LINE ROLLER |
| RD 6216 BNT2427 | """O"" RING" |
| RD 6225 BNT2921 | NUT LOCK SCREW |
| RD 6226 | ROTOR NUT LOCK PLATE |
| RD 6227 | BEARING WASHER |
| RD 6228 | BEARING WATER PROOF (B) |
| RD 6229 | |
| RD 6236 | BAIL ARM SCREW |
| RD 6266 | OSCILLATING PAWL COVER |
| RD 6267 | OSCILLATING SLIDER BUSHING |
| RD 6268 | |
| RD 6270 | SLIDER RETAINER SCREW |
| RD 6296 | CLICK SPRING |
| RD 7810 | |
| RD 7915 | BALL BEARING (ARB) |
| RD 8035 BNT3391 | BALL BEARING (ARB) |
| RD 8056 | PROTECTOR SCREW (C) |
| RD 8132 | BAIL TRIP COVER SPRING |
| RD 8144 | BEARING RETAINER SCREW |
| RD 8161 | OIL CAP |
| RD 8169 | HANDLE KNOB ADJUST WASHER |
| RD 8172 | HANDLE KNOB NUT |
| RD 8174 | HANDLE KNOB SCREW |
| RD 8202 TGT1151 | BALL BEARING (ARB) |
| RD 8208 | |
| RD 8210 | SPOOL SUPPORT (C) |
| RD 8211 | BEARING WATER PROOF |
| RD 8216 | |
| RD 8218 | BAIL SPRING GUIDE (A) |
| RD 8219 | SPRING GUIDE (A) SUPPORT |
| RD 8226 | |
| RD 8227 | PROTECTOR SCREW (A) |
| RD 8233 | ROLLER CLUTCH WATER PROOF RETA |
| RD 8234 | ROLLER CLUTCH WATER PROOF |
| RD 8235 | ROLLER CLUTCH REINFORCE |
| RD 8237 | BEARING RETAINER |
| RD 8238 | |
| RD 8243 | |
| RD 8254 | |
| RD 8258 | WORM BUSHING |
| RD 8262 | |
| RD 8268 | |
| RD 8278 | |
| RD 8282 | HANDLE KNOB ASSEMBLY (T TYPE B |
| RD 8283 | |
| RD 8284 | DRAG WASHER RETAINER |
| RD 8285 | THRUST BUSHING |
| RD 8286 BNT3053 | """O"" RING" |
| RD 8287 | BEARING SUPPORT |
| RD 8288 | KEY WASHER |
| RD 8289 | |
| RD 8290 | EARED WASHER (A) |
| RD 8291 | O RING |
