STELLA FI - STL1000FD
STELLA FI

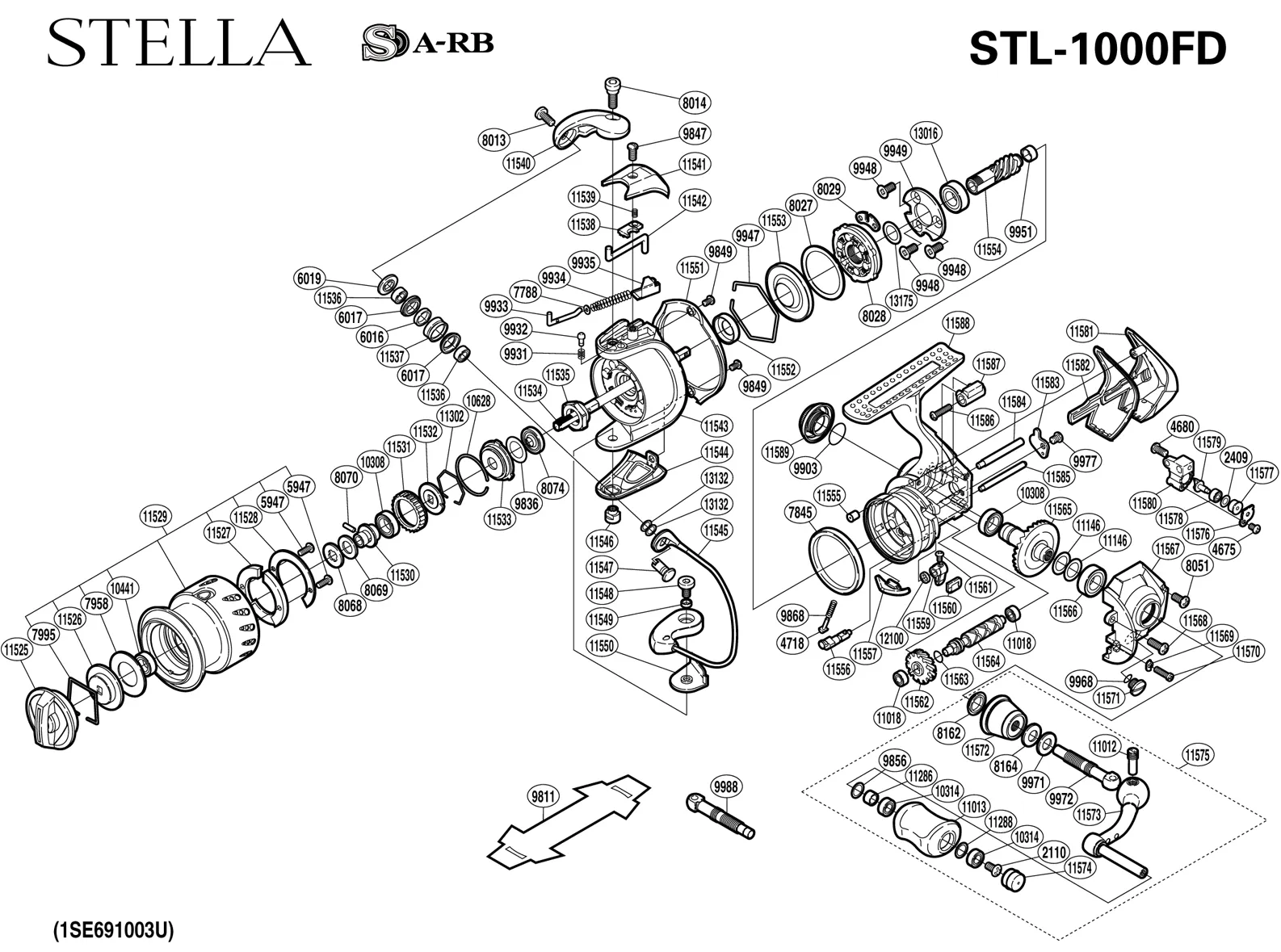

STELLA FI - STL1000FD: schema di montaggio (esploso) e parti di ricambio.
| Part Number | Part Description |
| RD 2110 | SLIDER RETAINER SCREW |
| RD 2409 | WORM SHAFT SPACER |
| RD 4675 | OSCILLATING PAWL COVER SCREW |
| RD 4680 | SLIDER RETAINER SCREW |
| RD 4718 | LEVER SPRING GUIDE (A) |
| RD 5947 | DIAL CLICK SCREW |
| RD 6016 | BEARING SPACER |
| RD 6017 | LINE ROLLER BUSHING |
| RD 6019 | LINE ROLLER WASHER |
| RD 7788 | SPRING GUIDE (A) SUPPORT |
| RD 7845 | FRICTION RING |
| RD 7958 | DRAG WASHER |
| RD 7995 | DRAG WASHER RETAINER |
| RD 8013 | LINE ROLLER SCREW |
| RD 8014 | BAIL ARM SCREW |
| RD 8027 | ROLLER CLUTCH OUTER SPACER |
| RD 8028 | ROLLER CLUTCH ASSEMBLY |
| RD 8029 | CLUTCH LNSOLE |
| RD 8051 | SIDE COVER SCREW (SHORT) |
| RD 8068 | SPOOL WASHER |
| RD 8069 | BEARING GUIDE PIN RETAINER |
| RD 8070 | BEARING GUIDE PIN |
| RD 8074 | BEARING WATER PROOF |
| RD 8162 | HANDLE SHAFT SEAL |
| RD 8164 | DISC SPRING |
| RD 8171 | HANDLE KNOB ADJUST WASHER |
| RD 9811 | REEL SEAT SPACER |
| RD 9836 | WASHER |
| RD 9847 | SCREW |
| RD 9849 | SCREW |
| RD 9856 | WASHER |
| RD 9868 | ANTI-REVERSE CAM SPRING |
| RD 9903 | O RING |
| RD 9931 | CLICK SPRING |
| RD 9932 | CLICK PIN |
| RD 9933 | BAIL SPRING GUIDE A |
| RD 9934 | BAIL SPRING |
| RD 9935 | BAIL SPRING SEAT |
| RD 9947 | ROLLER CLUTCH WATER PROOF RETA |
| RD 9948 | SCREW |
| RD 9949 | BEARING RETAINER |
| RD 9951 | BUSHING |
| RD 9968 | O RING |
| RD 9971 | LARGE HANDLE SHANK WASHER |
| RD 9972 | HANDLE SHAFT (LEFT) |
| RD 9977 | SCREW |
| RD 9988 | HANDLE SHAFT (RIGHT) |
| RD10308 | BALL BEARING MADE IN JAPAN |
| RD10314 | BALL BEARING |
| RD10320 RD13241 | BALL BEARING |
| RD10441 | BALL BEARING MADE IN JAPAN |
| RD10628 | ROTOR NUT LOCK PLATE SPRING |
| RD11012 | HANDLE SHAFT SCREW |
| RD11013 | HANDLE KNOB |
| RD11018 | BALL BEARING MADE IN JAPAN |
| RD11146 | WASHER |
| RD11286 | HANDLE KNOB SHAFT COLLAR |
| RD11288 | WASHER |
| RD11302 | RATCHET SPRING |
| RD11525 | DRAG KNOB |
| RD11526 | KEY WASHER |
| Part Number | Part Description |
| RD 2110 | SLIDER RETAINER SCREW |
| RD 2409 | WORM SHAFT SPACER |
| RD 4675 | OSCILLATING PAWL COVER SCREW |
| RD 4680 | SLIDER RETAINER SCREW |
| RD 4718 | LEVER SPRING GUIDE (A) |
| RD 5947 | DIAL CLICK SCREW |
| RD 6016 | BEARING SPACER |
| RD 6017 | LINE ROLLER BUSHING |
| RD 6019 | LINE ROLLER WASHER |
| RD 7788 | SPRING GUIDE (A) SUPPORT |
| RD 7845 | FRICTION RING |
| RD 7958 | DRAG WASHER |
| RD 7995 | DRAG WASHER RETAINER |
| RD 8013 | LINE ROLLER SCREW |
| RD 8014 | BAIL ARM SCREW |
| RD 8027 | ROLLER CLUTCH OUTER SPACER |
| RD 8028 | ROLLER CLUTCH ASSEMBLY |
| RD 8029 | CLUTCH LNSOLE |
| RD 8051 | SIDE COVER SCREW (SHORT) |
| RD 8068 | SPOOL WASHER |
| RD 8069 | BEARING GUIDE PIN RETAINER |
| RD 8070 | BEARING GUIDE PIN |
| RD 8074 | BEARING WATER PROOF |
| RD 8162 | HANDLE SHAFT SEAL |
| RD 8164 | DISC SPRING |
| RD 8171 | HANDLE KNOB ADJUST WASHER |
| RD 9811 | REEL SEAT SPACER |
| RD 9836 | WASHER |
| RD 9847 | SCREW |
| RD 9849 | SCREW |
| RD 9856 | WASHER |
| RD 9868 | ANTI-REVERSE CAM SPRING |
| RD 9903 | O RING |
| RD 9931 | CLICK SPRING |
| RD 9932 | CLICK PIN |
| RD 9933 | BAIL SPRING GUIDE A |
| RD 9934 | BAIL SPRING |
| RD 9935 | BAIL SPRING SEAT |
| RD 9947 | ROLLER CLUTCH WATER PROOF RETA |
| RD 9948 | SCREW |
| RD 9949 | BEARING RETAINER |
| RD 9951 | BUSHING |
| RD 9968 | O RING |
| RD 9971 | LARGE HANDLE SHANK WASHER |
| RD 9972 | HANDLE SHAFT (LEFT) |
| RD 9977 | SCREW |
| RD 9988 | HANDLE SHAFT (RIGHT) |
| RD10308 | BALL BEARING MADE IN JAPAN |
| RD10314 | BALL BEARING |
| RD10320 RD13241 | BALL BEARING |
| RD10441 | BALL BEARING MADE IN JAPAN |
| RD10628 | ROTOR NUT LOCK PLATE SPRING |
| RD11012 | HANDLE SHAFT SCREW |
| RD11013 | HANDLE KNOB |
| RD11018 | BALL BEARING MADE IN JAPAN |
| RD11146 | WASHER |
| RD11286 | HANDLE KNOB SHAFT COLLAR |
| RD11288 | WASHER |
| RD11302 | RATCHET SPRING |
| RD11525 | DRAG KNOB |
| RD11526 | KEY WASHER |
