STELLA FI - STL2500FE
STELLA FI

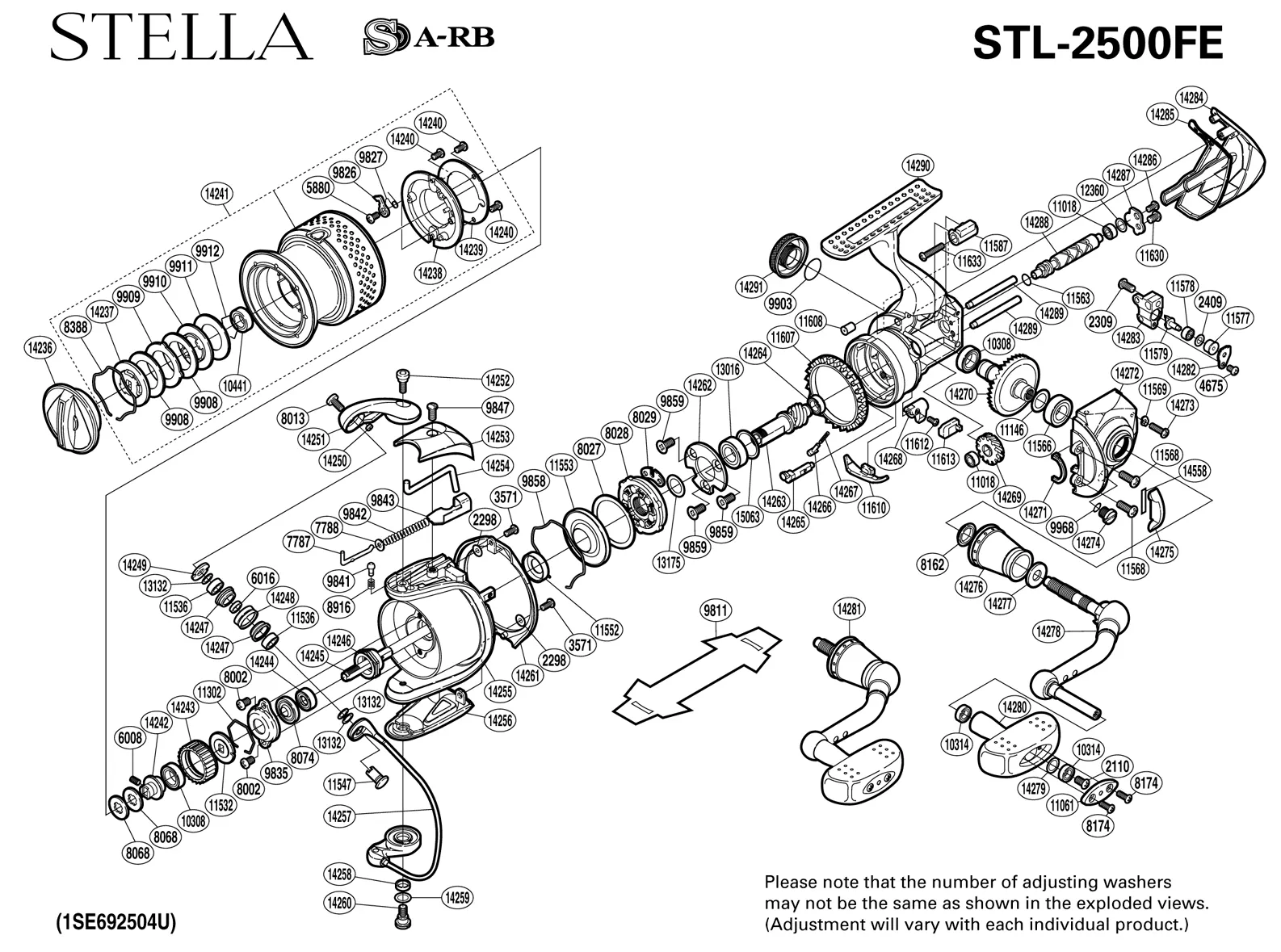

STELLA FI - STL2500FE: schema di montaggio (esploso) e parti di ricambio.
| Part Number | Part Description |
| RD 2110 | SLIDER RETAINER SCREW |
| RD 2309 | SLIDER RETAINER SCREW |
| RD 2409 | WORM SHAFT SPACER |
| RD 3571 TGT0312 | TRIP CAM SCREW |
| RD 4675 | OSCILLATING PAWL COVER SCREW |
| RD 5880 BNT0609 | BEARING RETAINER SCREW |
| RD 6008 | SET SCREW |
| RD 6016 | BEARING SPACER |
| RD 7787 | BAIL SPRING GUIDE (A) |
| RD 7788 | SPRING GUIDE (A) SUPPORT |
| RD 8002 | NUT LOCK SCREW |
| RD 8013 | LINE ROLLER SCREW |
| RD 8027 | ROLLER CLUTCH OUTER SPACER |
| RD 8028 | ROLLER CLUTCH ASSEMBLY |
| RD 8029 | CLUTCH LNSOLE |
| RD 8068 | SPOOL WASHER |
| RD 8074 | BEARING WATER PROOF |
| RD 8162 | HANDLE SHAFT SEAL |
| RD 8174 | HANDLE KNOB SCREW |
| RD 8388 | DRAG WASHER RETAINER |
| RD 8916 | CLICK SPRING |
| RD 9811 | REEL SEAT SPACER |
| RD 9826 | DRAG CLICK |
| RD 9827 | DRAG CLICK SPRING |
| RD 9835 | ROTOR NUT LOCK PLATE |
| RD 9841 | CLICK PIN |
| RD 9842 | BAIL SPRING |
| RD 9843 | BAIL SPRING SEAT |
| RD 9847 | SCREW |
| RD 9858 | ROLLER CLUTCH WATER PROOF RETA |
| RD 9859 | SCREW |
| RD 9903 | O RING |
| RD 9908 | DRAG WASHER A |
| RD 9909 | EARED WASHER |
| RD 9910 | KEY WASHER |
| RD 9911 | DRAG WASHER B |
| RD 9912 BNT0032 | BEARING RETAINER |
| RD 9968 | O RING |
| RD10308 | BALL BEARING MADE IN JAPAN |
| RD10314 | BALL BEARING |
| RD10441 | BALL BEARING MADE IN JAPAN |
| RD11018 | BALL BEARING MADE IN JAPAN |
| RD11061 | HANDLE KNOB I.D. PLATE |
| RD11146 | WASHER |
| RD11302 | RATCHET SPRING |
| RD11532 | SPOOL SUPPORT |
| RD11536 | BALL BEARING |
| RD11547 | LINE ROLLER SUPPORT |
| RD11552 | ROTOR RING |
| RD11553 | ROLLER CLUTCH WATER PROOF |
| RD11563 | WORM SHAFT RING |
| RD11566 | BALL BEARING |
| RD11568 | SCREW |
| RD11569 | SCREW WASHER |
| RD11577 | OSCILLATING SLIDER BUSHING |
| RD11578 | BALL BEARING |
| RD11579 | OSCILLATING PAWL |
| RD11587 | REAR PROTECTOR COLLAR |
| RD11607 | FRICTION RING |
| RD11608 | BODY FLANGE SEAL |
| RD11610 | BAIL TRIP STRIKE |
| RD11612 RD 9872 | SCREW |
| Part Number | Part Description |
| RD 2110 | SLIDER RETAINER SCREW |
| RD 2309 | SLIDER RETAINER SCREW |
| RD 2409 | WORM SHAFT SPACER |
| RD 3571 TGT0312 | TRIP CAM SCREW |
| RD 4675 | OSCILLATING PAWL COVER SCREW |
| RD 5880 BNT0609 | BEARING RETAINER SCREW |
| RD 6008 | SET SCREW |
| RD 6016 | BEARING SPACER |
| RD 7787 | BAIL SPRING GUIDE (A) |
| RD 7788 | SPRING GUIDE (A) SUPPORT |
| RD 8002 | NUT LOCK SCREW |
| RD 8013 | LINE ROLLER SCREW |
| RD 8027 | ROLLER CLUTCH OUTER SPACER |
| RD 8028 | ROLLER CLUTCH ASSEMBLY |
| RD 8029 | CLUTCH LNSOLE |
| RD 8068 | SPOOL WASHER |
| RD 8074 | BEARING WATER PROOF |
| RD 8162 | HANDLE SHAFT SEAL |
| RD 8174 | HANDLE KNOB SCREW |
| RD 8388 | DRAG WASHER RETAINER |
| RD 8916 | CLICK SPRING |
| RD 9811 | REEL SEAT SPACER |
| RD 9826 | DRAG CLICK |
| RD 9827 | DRAG CLICK SPRING |
| RD 9835 | ROTOR NUT LOCK PLATE |
| RD 9841 | CLICK PIN |
| RD 9842 | BAIL SPRING |
| RD 9843 | BAIL SPRING SEAT |
| RD 9847 | SCREW |
| RD 9858 | ROLLER CLUTCH WATER PROOF RETA |
| RD 9859 | SCREW |
| RD 9903 | O RING |
| RD 9908 | DRAG WASHER A |
| RD 9909 | EARED WASHER |
| RD 9910 | KEY WASHER |
| RD 9911 | DRAG WASHER B |
| RD 9912 BNT0032 | BEARING RETAINER |
| RD 9968 | O RING |
| RD10308 | BALL BEARING MADE IN JAPAN |
| RD10314 | BALL BEARING |
| RD10441 | BALL BEARING MADE IN JAPAN |
| RD11018 | BALL BEARING MADE IN JAPAN |
| RD11061 | HANDLE KNOB I.D. PLATE |
| RD11146 | WASHER |
| RD11302 | RATCHET SPRING |
| RD11532 | SPOOL SUPPORT |
| RD11536 | BALL BEARING |
| RD11547 | LINE ROLLER SUPPORT |
| RD11552 | ROTOR RING |
| RD11553 | ROLLER CLUTCH WATER PROOF |
| RD11563 | WORM SHAFT RING |
| RD11566 | BALL BEARING |
| RD11568 | SCREW |
| RD11569 | SCREW WASHER |
| RD11577 | OSCILLATING SLIDER BUSHING |
| RD11578 | BALL BEARING |
| RD11579 | OSCILLATING PAWL |
| RD11587 | REAR PROTECTOR COLLAR |
| RD11607 | FRICTION RING |
| RD11608 | BODY FLANGE SEAL |
| RD11610 | BAIL TRIP STRIKE |
| RD11612 RD 9872 | SCREW |
