SYMETRE FRONT DRAG - SY500FJ
SYMETRE FRONT DRAG

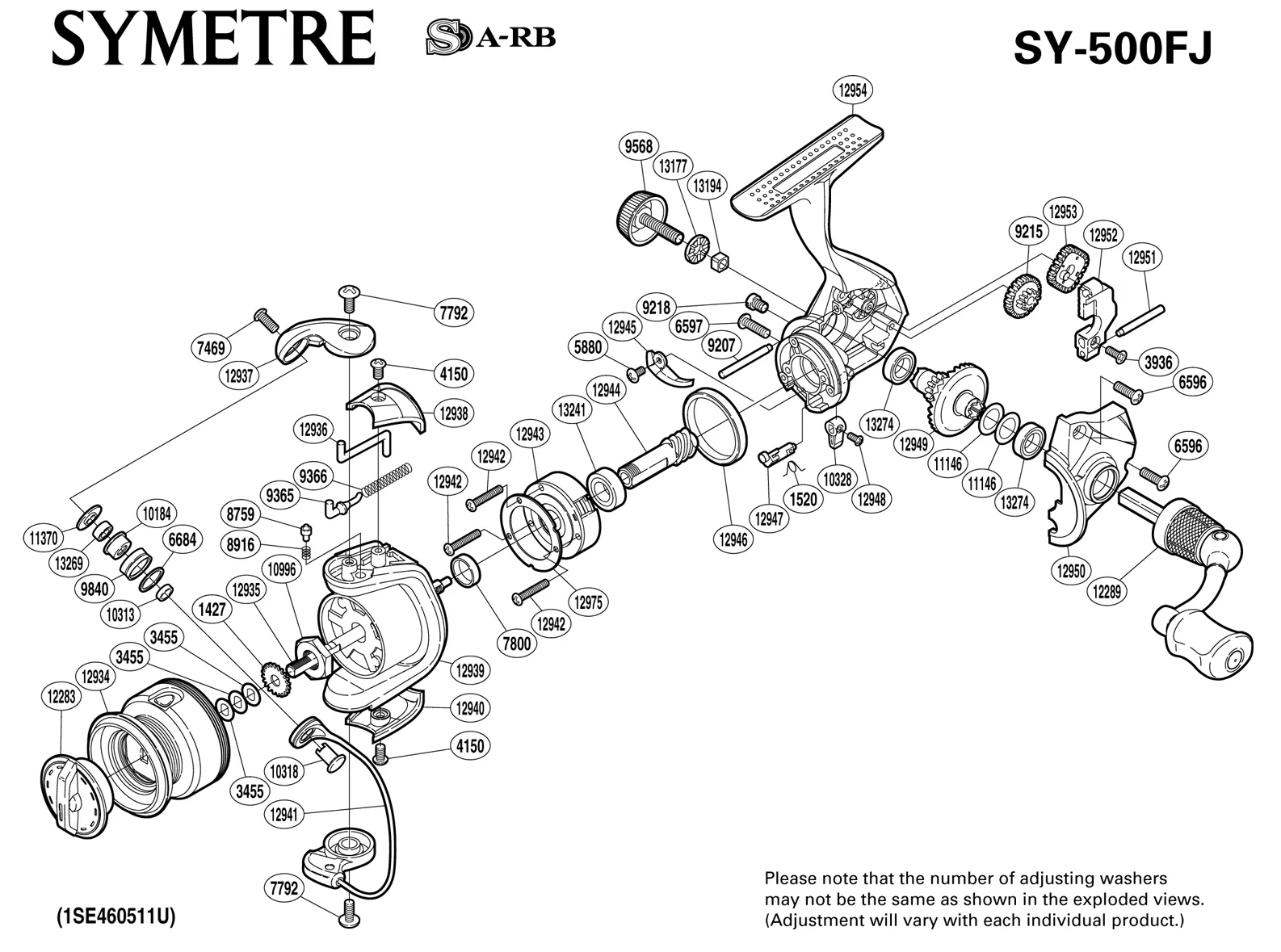

SYMETRE FRONT DRAG - SY500FJ: schema di montaggio (esploso) e parti di ricambio.
| Part Number | Part Description |
| RD 1427 | SPOOL SUPPORT |
| RD 1520 | ANTI-REVERSE CAM SPRING |
| RD 3455 | SPOOL WASHER (3PK) |
| RD 3936 TGT1167 | OSCILLATING PAWL COVER SCREW |
| RD 4150 | BAIL SPRING COVER |
| RD 5880 BNT0609 | BEARING RETAINER SCREW |
| RD 6596 | SIDE COVER SCREW (SHORT) |
| RD 6597 | SIDE COVER SCREW (LONG) |
| RD 6684 | LINE ROLLER SPACER |
| RD 7469 | LINE ROLLER SCREW |
| RD 7792 | MULIT-PURPOSE SCREW |
| RD 7800 | ROTOR RING |
| RD 8759 | CLICK PIN |
| RD 8916 | CLICK SPRING |
| RD 9207 | OSCILLATING GUIDE |
| RD 9215 | IDLE GEAR (B) |
| RD 9218 | OIL CAP |
| RD 9365 | BAIL SPRING GUIDE |
| RD 9366 | BAIL SPRING |
| RD 9568 | HANDLE SCREW CAP |
| RD 9840 | LINE ROLLER |
| RD10184 | LINE ROLLER BUSHING |
| RD10308 | BALL BEARING MADE IN JAPAN |
| RD10313 | BEARING SPACER |
| RD10314 | BALL BEARING |
| RD10318 | LINE ROLLER SUPPORT |
| RD10320 RD13241 | BALL BEARING |
| RD10328 | ANTI-REVERSE LEVER |
| Part Number | Part Description |
| RD 1427 | SPOOL SUPPORT |
| RD 1520 | ANTI-REVERSE CAM SPRING |
| RD 3455 | SPOOL WASHER (3PK) |
| RD 3936 TGT1167 | OSCILLATING PAWL COVER SCREW |
| RD 4150 | BAIL SPRING COVER |
| RD 5880 BNT0609 | BEARING RETAINER SCREW |
| RD 6596 | SIDE COVER SCREW (SHORT) |
| RD 6597 | SIDE COVER SCREW (LONG) |
| RD 6684 | LINE ROLLER SPACER |
| RD 7469 | LINE ROLLER SCREW |
| RD 7792 | MULIT-PURPOSE SCREW |
| RD 7800 | ROTOR RING |
| RD 8759 | CLICK PIN |
| RD 8916 | CLICK SPRING |
| RD 9207 | OSCILLATING GUIDE |
| RD 9215 | IDLE GEAR (B) |
| RD 9218 | OIL CAP |
| RD 9365 | BAIL SPRING GUIDE |
| RD 9366 | BAIL SPRING |
| RD 9568 | HANDLE SCREW CAP |
| RD 9840 | LINE ROLLER |
| RD10184 | LINE ROLLER BUSHING |
| RD10308 | BALL BEARING MADE IN JAPAN |
| RD10313 | BEARING SPACER |
| RD10314 | BALL BEARING |
| RD10318 | LINE ROLLER SUPPORT |
| RD10320 RD13241 | BALL BEARING |
| RD10328 | ANTI-REVERSE LEVER |
