SYMETRE REAR DRAG - SY1500RJ
SYMETRE REAR DRAG

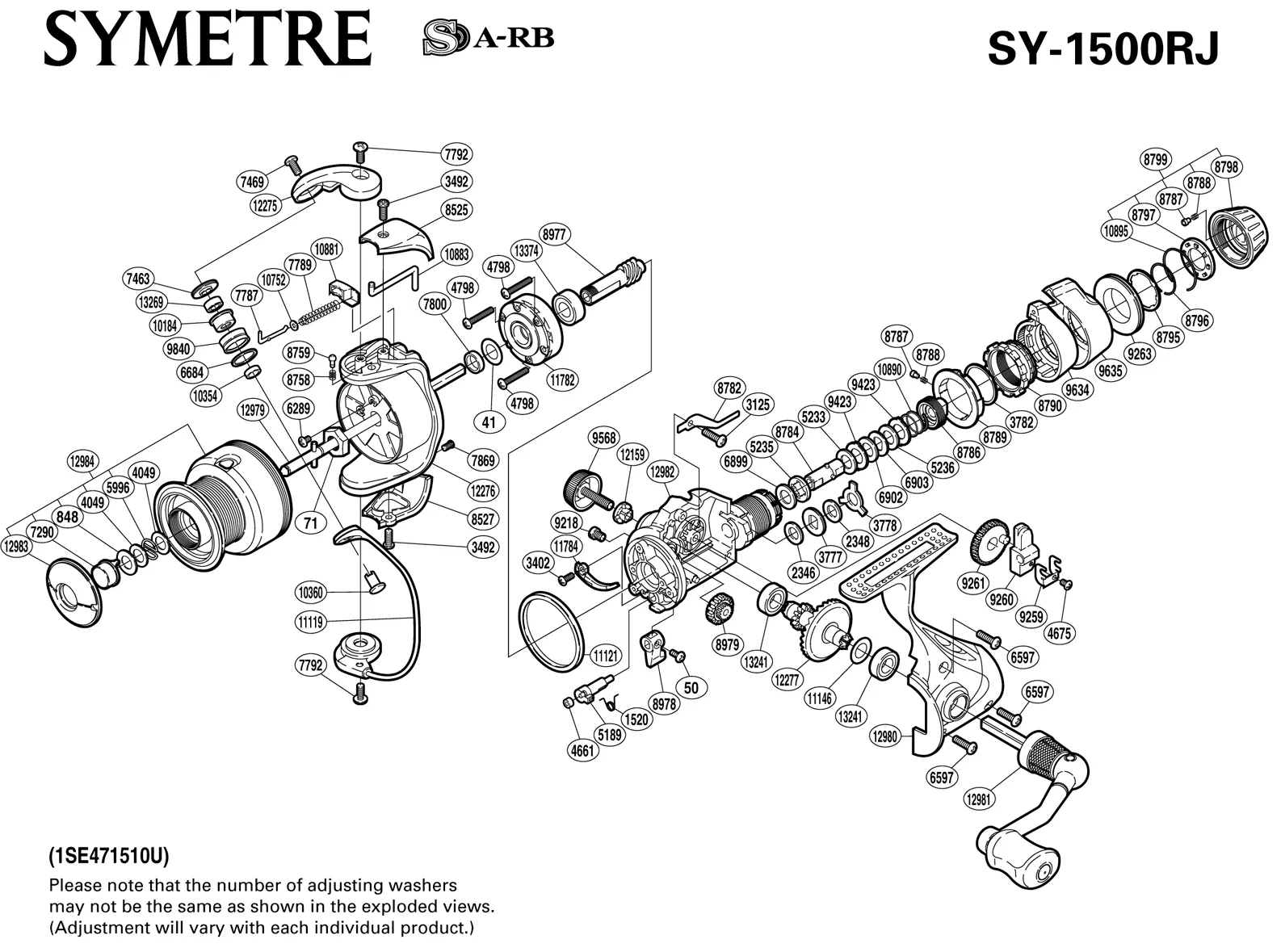

SYMETRE REAR DRAG - SY1500RJ: schema di montaggio (esploso) e parti di ricambio.
| Part Number | Part Description |
| RD 0041 | DRIVE GEAR WASHER |
| RD 0050 BNT0191 | SCREW |
| RD 0071 | ROTOR NUT |
| RD 0848 | DRAG SPRING WASHER A |
| RD 1520 | ANTI-REVERSE CAM SPRING |
| RD 2346 | DRAG WASHER "C2"(WHITE) |
| RD 2348 | DRAG WASHER (C1) |
| RD 3125 | DRAG CLICK SCREW |
| RD 3402 | COVER SCREW |
| RD 3492 | REAR PROTECTOR SCREW |
| RD 3777 | CLICK GEAR |
| RD 3778 | EARED WASHER "BF" |
| RD 3782 | FIGHTIN PRESSURE SCREW WASHER |
| RD 4049 | DRAG SPRING WASHER |
| RD 4661 | ANTI-REVERSE CAM RING |
| RD 4675 | OSCILLATING PAWL COVER SCREW |
| RD 4798 | ROLLER CLUTCH SCREW |
| RD 5189 | ANTI-REVERSE CAM |
| RD 5233 | DRAG WASHER "H" (CLOTH) |
| RD 5235 | DRAG SHAFT (B) |
| RD 5236 | DRAG WASHER "H" (WHITE PLASTIC |
| RD 5996 | SPOOL SPRING |
| RD 6289 | NUT LOCK SCREW |
| RD 6597 | SIDE COVER SCREW (LONG) |
| RD 6684 | LINE ROLLER SPACER |
| RD 6899 | DRAG WASHER (C) CLOTH |
| RD 6902 | DRAG WASHER F (WHITE PLASTIC) |
| RD 6903 | KEY WASHER A |
| RD 7290 | PUSH BUTTON |
| RD 7463 | LINE ROLLER WASHER |
| RD 7469 | LINE ROLLER SCREW |
| RD 7787 | BAIL SPRING GUIDE (A) |
| RD 7789 | BAIL SPRING |
| RD 7792 | MULIT-PURPOSE SCREW |
| RD 7800 | ROTOR RING |
| RD 7869 | ROTOR SIDE COVER SCREW |
| RD 8525 | BAIL SPRING COVER |
| RD 8527 | BAIL HOLD SUPPORT GUARD |
| RD 8758 | CLICK SPRING |
| RD 8759 | CLICK PIN |
| RD 8782 | DRAG CLICK |
| RD 8784 | DRAG SHAFT (A) |
| RD 8786 | PRESSURE SCREW |
| RD 8787 | CLICK PIN (B) |
| RD 8788 | CLICK SPRING (B) |
| Part Number | Part Description |
| RD 0041 | DRIVE GEAR WASHER |
| RD 0050 BNT0191 | SCREW |
| RD 0071 | ROTOR NUT |
| RD 0848 | DRAG SPRING WASHER A |
| RD 1520 | ANTI-REVERSE CAM SPRING |
| RD 2346 | DRAG WASHER "C2"(WHITE) |
| RD 2348 | DRAG WASHER (C1) |
| RD 3125 | DRAG CLICK SCREW |
| RD 3402 | COVER SCREW |
| RD 3492 | REAR PROTECTOR SCREW |
| RD 3777 | CLICK GEAR |
| RD 3778 | EARED WASHER "BF" |
| RD 3782 | FIGHTIN PRESSURE SCREW WASHER |
| RD 4049 | DRAG SPRING WASHER |
| RD 4661 | ANTI-REVERSE CAM RING |
| RD 4675 | OSCILLATING PAWL COVER SCREW |
| RD 4798 | ROLLER CLUTCH SCREW |
| RD 5189 | ANTI-REVERSE CAM |
| RD 5233 | DRAG WASHER "H" (CLOTH) |
| RD 5235 | DRAG SHAFT (B) |
| RD 5236 | DRAG WASHER "H" (WHITE PLASTIC |
| RD 5996 | SPOOL SPRING |
| RD 6289 | NUT LOCK SCREW |
| RD 6597 | SIDE COVER SCREW (LONG) |
| RD 6684 | LINE ROLLER SPACER |
| RD 6899 | DRAG WASHER (C) CLOTH |
| RD 6902 | DRAG WASHER F (WHITE PLASTIC) |
| RD 6903 | KEY WASHER A |
| RD 7290 | PUSH BUTTON |
| RD 7463 | LINE ROLLER WASHER |
| RD 7469 | LINE ROLLER SCREW |
| RD 7787 | BAIL SPRING GUIDE (A) |
| RD 7789 | BAIL SPRING |
| RD 7792 | MULIT-PURPOSE SCREW |
| RD 7800 | ROTOR RING |
| RD 7869 | ROTOR SIDE COVER SCREW |
| RD 8525 | BAIL SPRING COVER |
| RD 8527 | BAIL HOLD SUPPORT GUARD |
| RD 8758 | CLICK SPRING |
| RD 8759 | CLICK PIN |
| RD 8782 | DRAG CLICK |
| RD 8784 | DRAG SHAFT (A) |
| RD 8786 | PRESSURE SCREW |
| RD 8787 | CLICK PIN (B) |
| RD 8788 | CLICK SPRING (B) |
